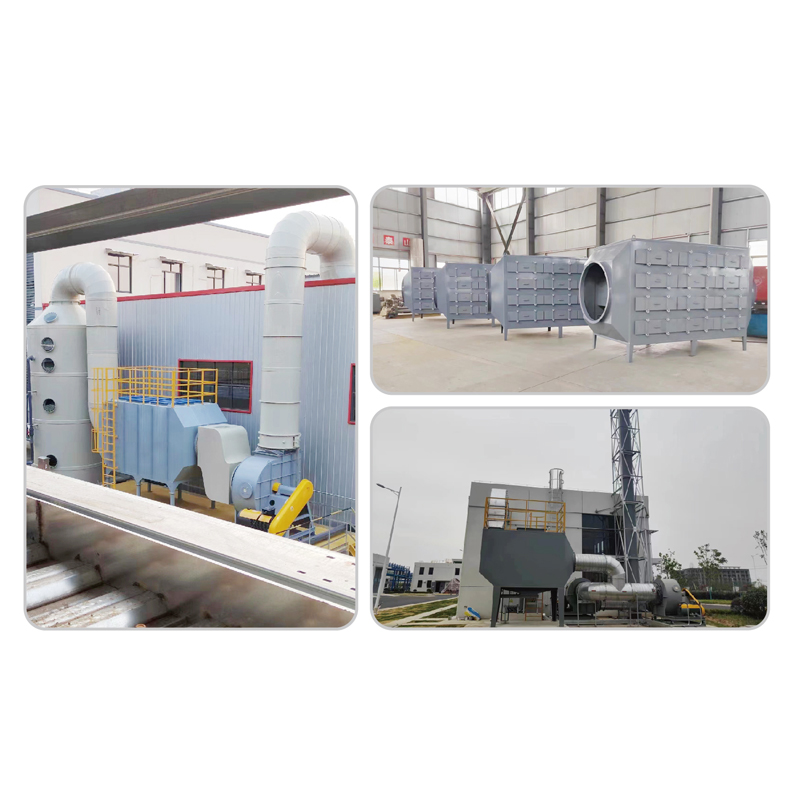

Équipement d'adsorption sur charbon actif est un système industriel de purification de l'air et de l'eau qui utilise la surface exceptionnellement élevée et la structure des pores du charbon actif pour éliminer les polluants organiques, les composés organiques volatils (COV), les gaz odorants et les contaminants dissous des flux de gaz ou de liquides grâce à des mécanismes d'adsorption physiques et chimiques. Alors que les réglementations environnementales se durcissent à l’échelle mondiale et que les normes d’émissions industrielles deviennent de plus en plus strictes, équipement d'adsorption sur charbon actif est devenue l'une des technologies de traitement en fin de chaîne les plus largement déployées dans les secteurs pharmaceutique, chimique, électronique, de l'impression, des revêtements et du traitement des eaux usées.
Ce guide de niveau ingénieur couvre l'ensemble du paysage technique et commercial de équipement d'adsorption sur charbon actif — des principes fondamentaux de l'adsorption et des configurations du système aux méthodes de régénération, en passant par les critères de sélection, la conformité réglementaire et les considérations clés pour les équipes d'approvisionnement B2B qui s'approvisionnent en systèmes à l'échelle industrielle.
1. Comment fonctionne l’équipement d’adsorption au charbon actif
1.1 Mécanisme d'adsorption : Adsorption physique ou chimique
Le principe de fonctionnement de équipement d'adsorption sur charbon actif est basé sur la tendance des molécules en phase fluide à s’accumuler à la surface d’un adsorbant solide. Deux mécanismes distincts régissent ce processus :
- Adsorption physique (physisorption) : Entraîné par les forces intermoléculaires de Van der Waals entre la molécule adsorbée et la surface du carbone. Aucune liaison chimique n'est formée, ce qui signifie que le processus est entièrement réversible : la molécule adsorbée peut être désorbée en réduisant la pression partielle ou en augmentant la température. La physisorption est le mécanisme dominant dans la plupart des applications d'élimination des COV et des gaz organiques et constitue la base de la régénérabilité des équipement d'adsorption sur charbon actif . La capacité d'adsorption est proportionnelle au poids moléculaire et au point d'ébullition de l'adsorbat : les molécules de COV plus lourdes à point d'ébullition plus élevé s'adsorbent plus fortement que les espèces plus légères à point d'ébullition inférieur.
- Adsorption chimique (chimisorption) : Implique la formation de liaisons chimiques entre l’adsorbat et les groupes fonctionnels de surface sur le carbone. Ce mécanisme produit une capacité d'adsorption plus élevée pour des composés cibles spécifiques (par exemple, le sulfure d'hydrogène, les vapeurs de mercure, les gaz acides), mais est généralement irréversible : les espèces chimiquement adsorbées ne peuvent pas être éliminées par régénération thermique, ce qui fait du remplacement du carbone plutôt que de la régénération la réponse requise à la saturation. Les charbons actifs imprégnés (chargés de KI, KOH, H3PO4 ou de composés métalliques) exploitent la chimisorption pour éliminer des contaminants spécifiques.
-
1.2 Rôle de la structure des pores : micropore, mésopore, macropore
L'extraordinaire capacité d'adsorption du charbon actif — surfaces spécifiques de 500 à 2 000 m²/g contre 1 à 5 m²/g pour les médias filtrants conventionnels — est une conséquence directe de son réseau de pores internes très développé. La classification IUPAC définit trois catégories de tailles de pores, chacune remplissant une fonction distincte dans le processus d'adsorption :
| Type de pores | Plage de diamètre | Fonction en Adsorption | Contaminants cibles |
|---|---|---|---|
| Micropores | <2 nm | Sites d'adsorption primaires : énergie de surface et capacité les plus élevées | Petites molécules organiques, COV, solvants (MW <300 g/mol) |
| Mésopores | 2 à 50 nm | Voies de transport vers les micropores ; adsorption de molécules plus grosses | Colorants, molécules organiques plus grosses, certains pesticides |
| Macropores | >50 nm | Réseau routier pour le transport rapide des adsorbats dans les particules de carbone | Pas de sites d'adsorption primaires - rôle de diffusion uniquement |
Pour équipement d'adsorption sur charbon actif for VOC removal , les carbones avec un volume de micropores élevé (>0,4 cm³/g) et une surface BET supérieure à 1 000 m²/g sont spécifiés pour maximiser la capacité d'adsorption par unité de masse de carbone. Pour équipement d'adsorption sur charbon actif for wastewater treatment , le volume des mésopores devient plus important pour accueillir les plus grosses molécules organiques dissoutes et les substances humiques généralement présentes dans les effluents industriels.
1.3 Courbe de percée et point de saturation
La courbe de percée est la mesure de performance fondamentale pour tout équipement d'adsorption sur charbon actif système fonctionnant en mode débit continu. À mesure que le gaz ou le liquide contaminé traverse le lit de carbone, l'adsorption se produit progressivement : les couches d'entrée de carbone saturent en premier, et la zone de transfert de masse (MTZ) – la région d'adsorption active – migre vers la sortie du lit au fil du temps. La percée est définie comme le moment où la concentration de contaminant à la sortie atteint une fraction définie de la concentration à l'entrée (généralement 5 à 10 % pour les systèmes COV, ou la limite d'émission réglementaire, selon la valeur la plus stricte).
Les paramètres critiques de la courbe de percée qui déterminent la conception du système et les décisions opérationnelles comprennent :
- Temps de passage (t_b) : Le temps écoulé entre le début de l'exploitation et la percée — détermine l'intervalle de régénération ou de remplacement du carbone et régit directement les coûts d'exploitation.
- Temps de saturation (t_s) : Le temps nécessaire pour compléter la saturation du lit — le rapport t_b/t_s définit la netteté du front de percée. Des fronts nets (ratio proche de 1,0) indiquent une utilisation efficace du carbone ; des fronts graduels indiquent une dispersion axiale, une canalisation ou une mauvaise conception du lit.
- Efficacité de l'utilisation du carbone : La fraction de la capacité totale de carbone réellement utilisée avant la percée — généralement 50 à 80 % pour les systèmes à lit fixe bien conçus. Une efficacité inférieure indique des lits surconçus ou une mauvaise répartition du débit.
1.4 Indicateurs de performance clés : capacité d'adsorption, profondeur du lit, temps de contact
Ingénierie système de équipement d'adsorption sur charbon actif se concentre sur trois variables de conception interdépendantes :
- Capacité d'adsorption (q, mg/g ou kg/kg) : La masse de contaminant adsorbée par unité de masse de carbone à l'équilibre, définie par l'isotherme d'adsorption (modèle de Langmuir ou Freundlich) pour le système adsorbat-carbone spécifique à la température de fonctionnement. Les données isothermes publiées par les fabricants de carbone constituent le point de départ des calculs de dimensionnement des lits.
- Profondeur du lit (L, m) : La profondeur minimale du lit est déterminée par la longueur de la zone de transfert de masse — le lit doit être au moins 1,5 à 2,0 fois la longueur MTZ pour atteindre la concentration de rupture cible. Des lits plus profonds augmentent le temps de contact, améliorent la concentration en sortie et prolongent le temps de passage au prix d'une chute de pression plus élevée.
- Temps de contact avec le lit vide (EBCT, minutes) : Le rapport entre le volume du lit et le débit volumétrique — le paramètre de dimensionnement le plus important pour équipement d'adsorption sur charbon actif . Les valeurs EBCT typiques sont de 0,1 à 0,5 seconde pour les systèmes de COV en phase gazeuse et de 5 à 30 minutes pour les systèmes de traitement des eaux usées en phase liquide. Un EBCT plus long améliore l’efficacité de l’élimination mais augmente le coût en capital (navire plus grand) et l’inventaire du carbone.
2. Types of Activated Carbon Adsorption Equipment

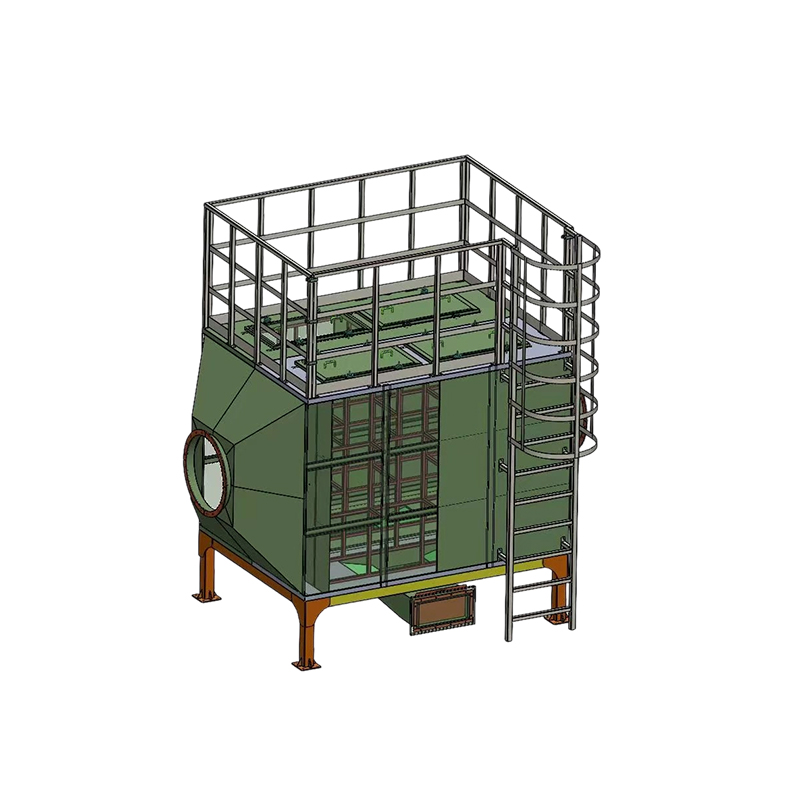

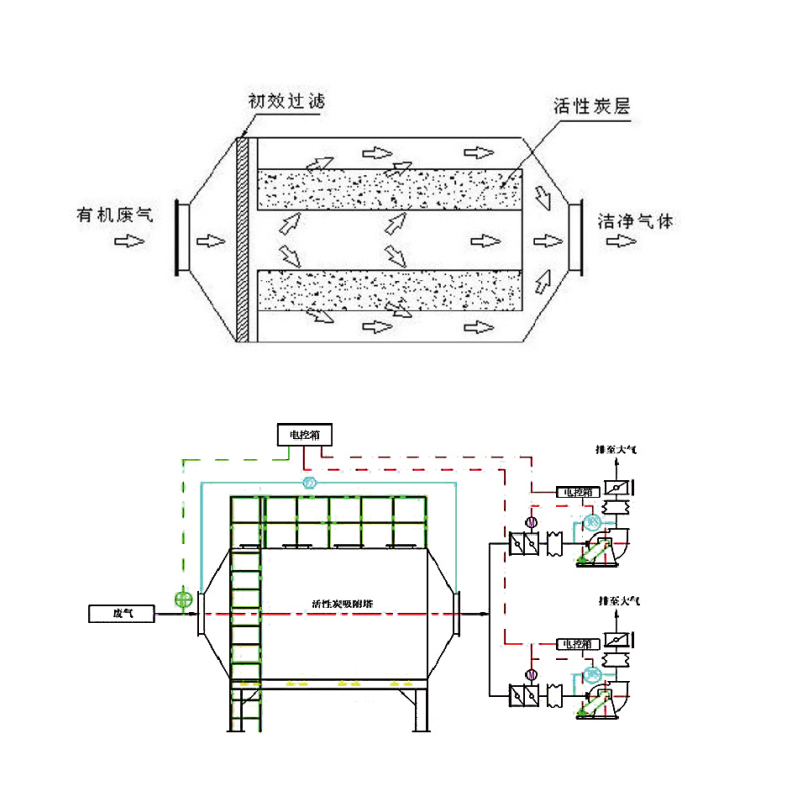

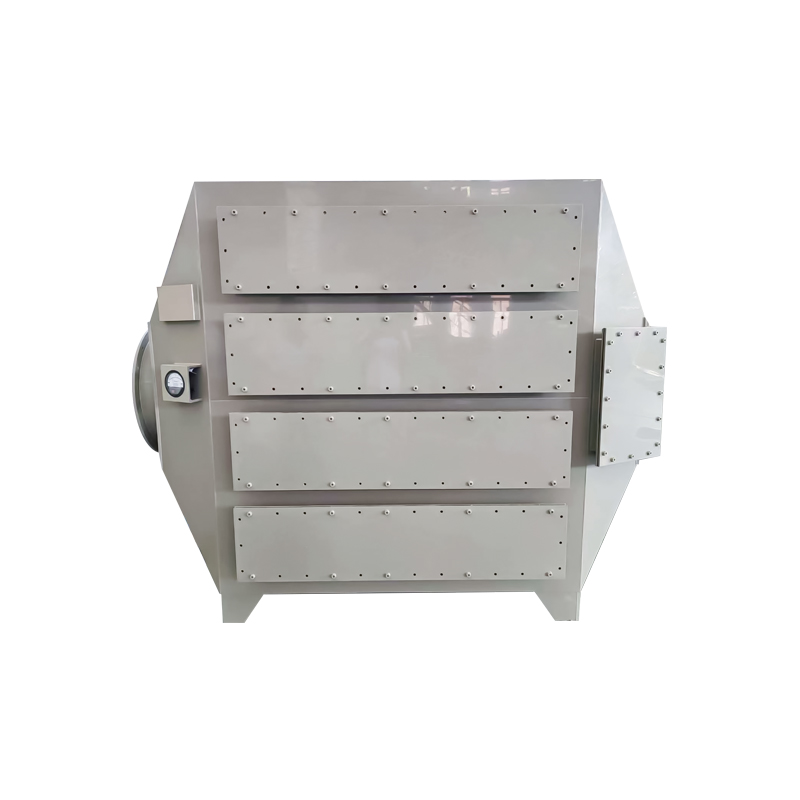

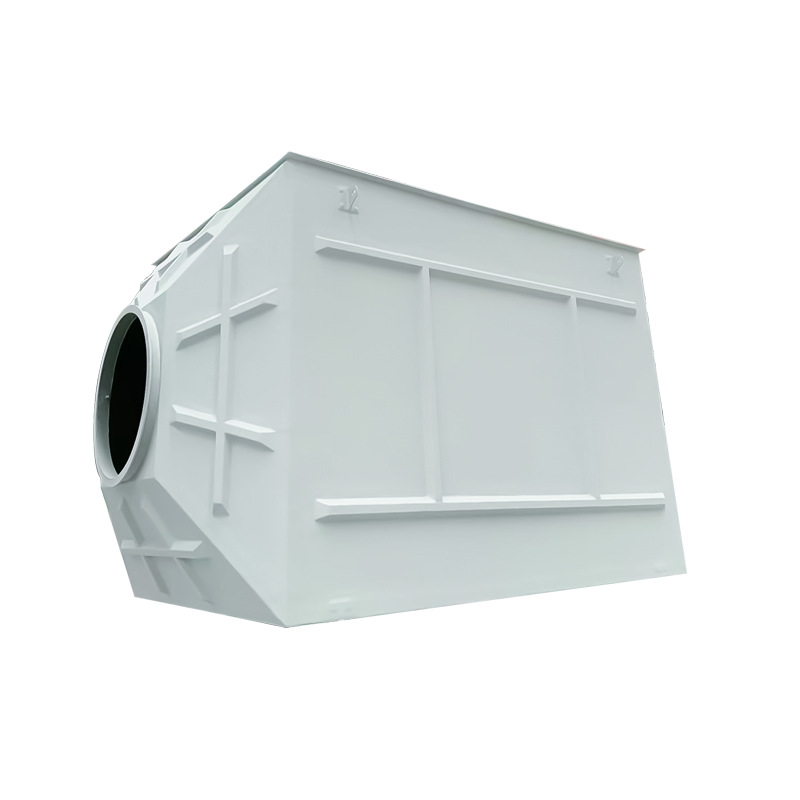

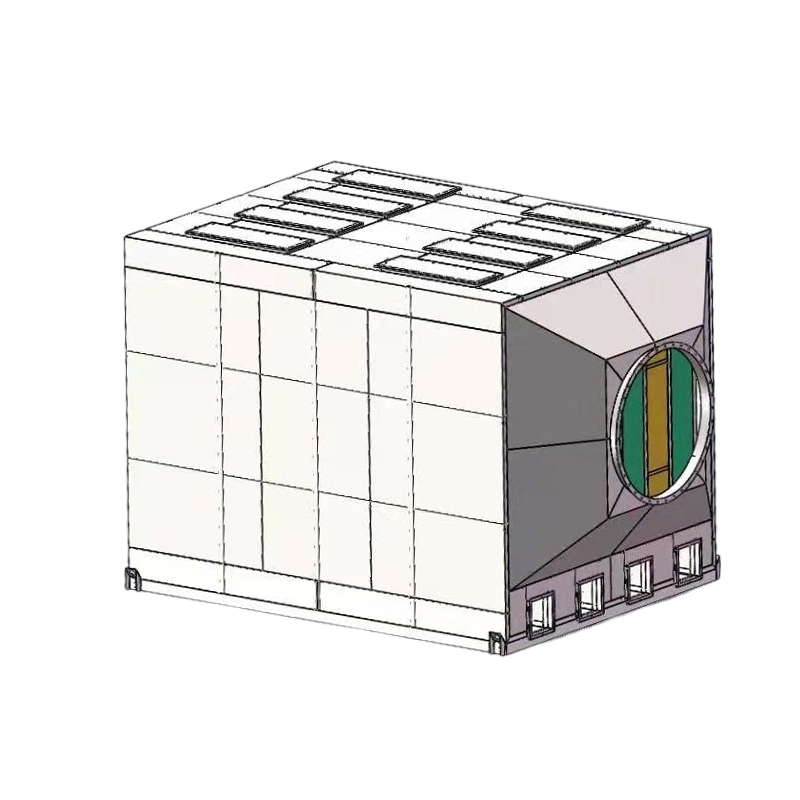

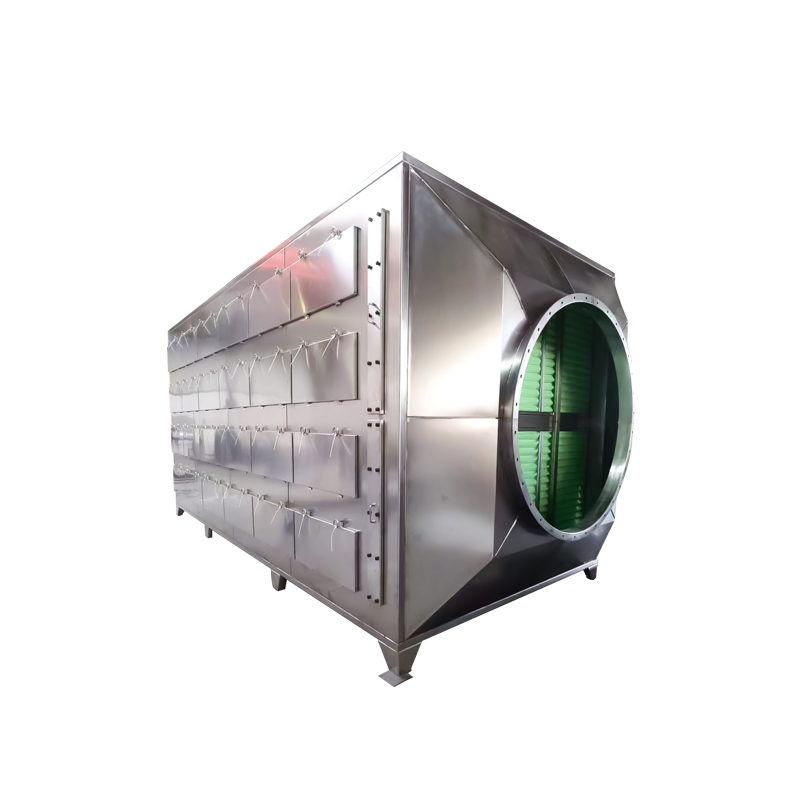

2.1 Tour d’adsorption au charbon actif à lit fixe
La tour d'adsorption à lit fixe est la configuration la plus largement déployée de équipement d'adsorption sur charbon actif dans les applications industrielles. Le carbone est emballé sous forme de lit fixe dans un récipient sous pression ; le gaz ou le liquide contaminé s'écoule à travers le lit dans une direction définie (généralement un flux descendant pour les liquides, un flux ascendant ou descendant pour les gaz) et des effluents propres sortent par l'extrémité opposée. Les systèmes à lit fixe fonctionnent dans des configurations à un lit ou à plusieurs lits (avance-retard) :
- Systèmes à lit simple : Configuration la plus simple — coût d'investissement le plus bas mais nécessite l'arrêt du processus pour la régénération ou le remplacement du carbone. Convient aux processus par lots ou aux applications nécessitant des régénérations peu fréquentes.
- Systèmes avance-retard à double lit : Deux lits fonctionnent en série : le lit de plomb absorbe la majorité de la charge de contaminants tandis que le lit de retard agit comme une étape de polissage et une alerte précoce en cas de percée du lit de plomb. Lorsque le lit de plomb est saturé, il est mis hors ligne pour régénération tandis que le lit de retard devient le nouveau lit de plomb et un lit fraîchement régénéré entre en tant que nouveau lit de retard. Cette configuration permet un fonctionnement continu sans interruption du processus — la conception standard pour les applications industrielles de contrôle continu des émissions.
- Plusieurs lits parallèles : Trois lits ou plus en rotation parallèle — un adsorbant, un régénérant, un de refroidissement/veille. Utilisé pour les applications à haut débit où un lit unique serait peu grand ou lorsqu'un fonctionnement continu avec des cycles de régénération qui se chevauchent est requis.
2.2 Systèmes d’adsorption à lit mobile et à roue rotative
Pour applications requiring continuous operation with low pressure drop and high volumetric flow rates — particularly large-volume, low-concentration VOC streams — moving-bed and rotating adsorption wheel systems offer advantages over fixed-bed configurations:
- Adsorbeurs à lit mobile : Les granules de carbone se déplacent continuellement vers le bas à travers la zone d'adsorption par gravité tandis que le gaz contaminé monte à contre-courant. Le carbone saturé est soutiré en continu du fond et transféré vers une unité de régénération ; le carbone régénéré est renvoyé vers le haut. Cette configuration atteint une efficacité d’utilisation du carbone quasi théorique et élimine les limites révolutionnaires des systèmes à lit fixe.
- Roue d'adsorption rotative (rotor en nid d'abeille) : Un rotor cylindrique rempli de charbon actif ou de zéolite à structure en nid d'abeille tourne lentement (1 à 10 RPH) à travers des secteurs d'adsorption et de désorption alternés. Cette conception est particulièrement efficace pour les flux de COV de grand volume et à faible concentration (concentration d'entrée de 10 à 500 mg/m³) où elle concentre la charge de COV d'un facteur de 10 à 30 fois avant d'acheminer le flux concentré vers un oxydant thermique en aval, ce qui réduit considérablement les coûts d'exploitation de l'oxydant.
2.3 Conception de la tour d’adsorption industrielle au charbon actif – Paramètres clés
Ingénierie et conception de tour d'adsorption industrielle sur charbon actif nécessite la spécification des paramètres interdépendants suivants pour atteindre les objectifs d’émission de manière fiable dans toute la gamme des conditions d’exploitation :
| Paramètre de conception | Plage typique (phase gazeuse) | Plage typique (phase liquide) | Importance technique |
|---|---|---|---|
| Vitesse superficielle (u) | 0,2 à 0,5 m/s | 5 à 15 km/h | Régit la chute de pression et le coefficient de transfert de masse |
| Profondeur du lit (L) | 0,3 à 1,5 m | 1,0 à 3,0 m | Doit dépasser 1,5 × la longueur MTZ pour l'efficacité cible |
| EBCT | 0,1 à 0,5 s | 5 à 30 minutes | Paramètre de dimensionnement principal pour l'efficacité de l'élimination |
| Taille des particules de carbone | Maille 4 × 8 (2,4 à 4,8 mm) | Maille 8 × 30 (0,6 à 2,4 mm) | Particules plus petites : meilleure cinétique, perte de charge plus élevée |
| Chute de pression (ΔP) | 500 à 2 000 Pa/m | 0,5 à 2,0 bars/m | Détermine la consommation d'énergie du ventilateur/pompe |
| Plage de température | 10–50°C (optimal) | 5 à 40°C (optimal) | Une température plus élevée réduit la capacité d’adsorption |
| Humidité relative (phase gazeuse) | <70 % HR préféré | N/D | La vapeur d'eau entre en compétition avec les COV pour les sites d'adsorption supérieurs à 70 % d'humidité relative |
2.4 Systèmes modulaires ou sur mesure
La décision d'achat entre des unités standard modulaires et des unités sur mesure équipement d'adsorption sur charbon actif est déterminé par la complexité et l’ampleur de la demande :
- Systèmes modulaires : Unités préconçues et assemblées en usine disponibles dans des tailles de débit standard et d'inventaire de carbone. Délai de livraison plus court (4 à 8 semaines contre 12 à 24 semaines pour la personnalisation), coûts d'ingénierie réduits et disponibilité plus facile des pièces de rechange. Idéal pour les applications où le débit, la concentration et l'efficacité cible se situent dans la plage de spécifications de l'unité standard.
- Systèmes sur mesure : Conçu spécifiquement pour les conditions de processus du client, les contraintes du site et les exigences réglementaires. Requis pour les débits non standard, les flux à haute température ou à forte humidité, les mélanges de COV multi-composants nécessitant une sélection spécialisée de carbone, ou les systèmes intégrés intégrant le prétraitement, la régénération et le traitement en aval dans une solution technique unique. Les coûts d'ingénierie et de fabrication initiaux plus élevés sont compensés par des performances optimisées, des coûts d'exploitation réduits sur la durée de vie et une conformité réglementaire garantie.
-
3. Applications principales par secteur
3.1 Équipement d’adsorption sur charbon actif pour l’élimination des COV
Équipement d'adsorption sur charbon actif pour l'élimination des COV est la principale application qui stimule la demande du marché mondial pour cette technologie. Les émissions industrielles de COV – provenant des solvants, des opérations de revêtement, de la synthèse pharmaceutique, de l'impression, du traitement du caoutchouc et de la fabrication de produits chimiques – sont soumises à des limites réglementaires de plus en plus strictes en vertu de la norme GB 16297 de la Chine, de la directive sur les émissions industrielles (IED) de l'UE et des normes nationales d'émission pour les polluants atmosphériques dangereux (NESHAP) de l'EPA des États-Unis.
Exigences de performance clés pour équipement d'adsorption sur charbon actif for VOC removal inclure :
- Efficacité de suppression : Généralement > 95 % pour la conformité réglementaire dans les secteurs industriels clés de la Chine (GB 37822-2019 exige une concentration totale de COV à la sortie ≤ 60 mg/m³ pour la plupart des industries) ; >98 % peuvent être nécessaires pour l'élimination des polluants atmosphériques dangereux (PAD) dans les applications pharmaceutiques et chimiques.
- Plage de concentration d'entrée : Les adsorbeurs de charbon à lit fixe sont optimisés pour des concentrations de COV à l'entrée de 300 à 5 000 mg/m³. En dessous de 300 mg/m³, l’utilisation du carbone par cycle de régénération diminue, ce qui augmente les coûts d’exploitation. Au-dessus de 5 000 mg/m³, le risque d'incendie et d'explosion dû au dégagement de chaleur par adsorption exothermique nécessite une gestion thermique minutieuse et une conception de verrouillage de sécurité.
- Intégration de la récupération des solvants : Pour solvants de grande valeur (MEK, toluène, acétate d'éthyle, DMF), régénérés à la vapeur équipement d'adsorption sur charbon actif for VOC removal permet au solvant désorbé d'être récupéré par condensation et réutilisé, convertissant un coût de contrôle des émissions en une source de revenus de récupération de matières premières qui peut compenser 30 à 70 % des coûts d'exploitation du système.
3.2 Équipement d’adsorption sur charbon actif pour le traitement des eaux usées
Équipement d'adsorption sur charbon actif pour le traitement des eaux usées traite de l'élimination des composés organiques dissous, des traces de produits pharmaceutiques, des pesticides, des colorants, des complexes de métaux lourds et des composés de goût et d'odeur des effluents industriels et de l'eau potable qui résistent aux processus de traitement biologique. Le principal avantage en termes de performances du charbon actif par rapport au traitement biologique pour ces applications est sa non-sélectivité : le charbon actif adsorbe pratiquement tous les composés organiques simultanément, quelle que soit leur biodégradabilité.
Les applications de traitement des eaux usées industrielles comprennent :
- Polissage des effluents pharmaceutiques : Élimination des ingrédients pharmaceutiques actifs (API), des intermédiaires et des solvants résiduels à des concentrations inférieures aux limites de détection avant leur rejet. Exigé par les normes de plus en plus strictes en matière de rejet des eaux usées pharmaceutiques en Chine (GB 21904) et en Europe.
- Eaux usées de teinture et textiles : Décoloration des effluents de colorants réactifs avec réduction de la DCO de 200 à 500 mg/L à <50 mg/L. Le charbon actif est particulièrement efficace pour les colorants azoïques récalcitrants qui résistent à la dégradation biologique.
- Eau de rinçage pour appareils électroniques et semi-conducteurs : Élimination des traces de solvants organiques (IPA, acétone, NMP) des flux d'eau de rinçage de haute pureté pour permettre la réutilisation de l'eau et réduire le volume rejeté.
- Traitement avancé de l’eau potable : Élimination des précurseurs de sous-produits de désinfection, des composés de goût et d'odeur (géosmine, 2-MIB) et des micropolluants en tant qu'étape de polissage tertiaire après un traitement conventionnel.
3.3 Industries pharmaceutique, chimique et de l'imprimerie
Ces trois secteurs représentent collectivement le segment de marché à plus forte valeur pour équipement d'adsorption sur charbon actif en raison de la combinaison de flux de solvants de grande valeur (justifiant un investissement dans la récupération des solvants), d'exigences réglementaires strictes (entraînant des spécifications d'efficacité d'élimination élevées) et de mélanges complexes de COV à plusieurs composants (nécessitant une conception de système expert et une sélection de carbone) :
- Fabrication pharmaceutique : Les opérations de synthèse, de formulation et de revêtement génèrent des flux d'échappement chargés de solvants contenant de l'éthanol, de l'IPA, de l'acétone, du chlorure de méthylène et d'autres HAP. Conception de tour d'adsorption de charbon actif industriel pour les applications pharmaceutiques doivent répondre aux exigences de compatibilité des mélanges de solvants, de classification électrique antidéflagrante (ATEX Zone 1 ou 2) et de documentation GMP.
- Fabrication de produits chimiques : Les évents de procédé, les gaz d'échappement du réacteur et les pertes respiratoires des réservoirs de stockage contiennent une large gamme de composés organiques. La sélection du carbone doit tenir compte de l'adsorption compétitive entre les composants du mélange et du potentiel d'augmentation de la température de chaleur d'adsorption avec les flux concentrés.
- Impression et emballage : Les opérations d'impression flexographique, hélio et offset génèrent d'importants volumes d'échappement chargés en solvants (toluène, acétate d'éthyle, isopropanol). La récupération des solvants via l'adsorption du carbone régénéré par la vapeur est économiquement intéressante aux charges de solvants typiques des opérations d'impression à grande vitesse.
3.4 Electronique, photovoltaïque et traitement du caoutchouc
La fabrication électronique et photovoltaïque génère des gaz d'échappement contenant du NMP (N-méthyl-2-pyrrolidone), du DMF (diméthylformamide) et d'autres solvants à point d'ébullition élevé provenant des opérations de revêtement et de stratification. Ces solvants ont une affinité d'adsorption élevée pour le charbon actif (point d'ébullition élevé = forte adsorption) et une valeur de récupération économique significative, ce qui en fait équipement d'adsorption sur charbon actif la récupération des solvants étant la technologie préférée à l'oxydation thermique pour ces applications. Les opérations de traitement du caoutchouc et de vulcanisation émettent des composés soufrés, des hydrocarbures et des gaz chargés de particules nécessitant une préfiltration avant l'adsorption du carbone pour éviter un encrassement prématuré du lit.
4. Régénération des équipements d'adsorption sur charbon actif
4.1 Régénération de la vapeur – Processus et besoins énergétiques
La régénération de vapeur est la méthode la plus utilisée pour régénération des équipements d'adsorption sur charbon actif dans les applications de récupération de solvants. De la vapeur à basse pression (110 à 140 °C, 0,05 à 0,3 MPa) traverse le lit de carbone saturé, fournissant l'énergie thermique nécessaire pour désorber les COV adsorbés (la désorption est endothermique – l'inverse de l'adsorption exothermique). Le mélange COV-vapeur désorbé sort du lit et est condensé dans un échangeur de chaleur ; la séparation des phases (décantation) sépare le solvant récupéré de l'eau de condensat.
Paramètres clés de la régénération de la vapeur :
- Rapport vapeur/solvant : Généralement 2 à 5 kg de vapeur par kg de solvant désorbé, en fonction de l'affinité d'adsorption du solvant et de l'objectif de charge résiduelle du lit après régénération.
- Charge résiduelle après régénération : Tout le solvant adsorbé n'est pas éliminé à chaque cycle de régénération — généralement 10 à 30 % de la charge de pré-régénération reste sous forme de « talon ». Ce talon s'accumule au fil des cycles successifs jusqu'à ce que l'équilibre soit atteint, définissant la capacité de travail du carbone comme la différence entre la charge de percée et la charge de talon d'équilibre.
- Séchage du charbon après régénération à la vapeur : Le lit de charbon retient une humidité importante après la régénération de la vapeur, ce qui réduit la capacité d'adsorption disponible pour les cycles suivants. Un séchage à l'air chaud (60-100°C) ou une purge au gaz inerte est nécessaire avant de remettre le lit en service.
4.2 Régénération thermique/gaz chaud
Pour applications where steam introduction is undesirable — water-sensitive solvents, or systems where solvent-water separation is uneconomical — hot inert gas (nitrogen at 150–250°C) or hot air regeneration is used. Hot gas regeneration achieves lower residual heel than steam regeneration (since no water is introduced to compete for adsorption sites during cooling) but requires more complex gas recirculation infrastructure. This method is preferred for ketone solvents (MEK, MIBK) that form explosive peroxides on contact with water, and for high-boiling solvents where steam condensation temperatures are insufficient for complete desorption.
4.3 Méthodes de désorption sous vide et de purge à l'azote
La désorption sous vide réduit la pression partielle des espèces adsorbées au-dessus du lit de carbone, entraînant une désorption à des températures plus basses que les méthodes thermiques. La régénération combinée sous vide et thermique (application simultanée d'un vide et d'un chauffage modéré jusqu'à 80-120°C) permet d'obtenir le talon résiduel le plus faible de toutes les méthodes de régénération et est spécifiée pour les solvants de grande valeur pour lesquels le rendement de récupération maximal est économiquement critique. La régénération par purge à l'azote – écoulement d'azote chauffé à travers le lit pour éliminer les COV adsorbés – est utilisée pour les composés thermiquement sensibles qui se dégraderaient aux températures de régénération de la vapeur et pour les systèmes à petite échelle où l'infrastructure de génération de vapeur n'est pas disponible.
4.4 Gestion du cycle de régénération et seuils de remplacement du carbone
Efficace régénération des équipements d'adsorption sur charbon actif nécessite une gestion systématique du cycle pour suivre la dégradation des performances du carbone et déterminer le calendrier de remplacement optimal :
| Méthode de régénération | Durée typique du cycle | Durée de vie du carbone (cycles) | Talon résiduel (% de la capacité fraîche) | Meilleure application |
|---|---|---|---|---|
| Régénération de vapeur | 4 à 8 heures | 500 à 1 000 cycles | 10 à 30 % | Récupération de solvants (alcool, cétone, ester) |
| Régénération des gaz chauds (N₂) | 6 à 12 heures | 300 à 600 cycles | 5 à 15 % | Solvants sensibles à l'eau, COV à haut point d'ébullition |
| Régénération thermique sous vide | 8 à 16 heures | 200 à 400 cycles | 2 à 8 % | Solvants de grande valeur, rendement de récupération maximal |
| Pas de régénération (remplacement du carbone) | N/D | Usage unique | N/D | Applications de chimisorption, systèmes à faible volume |
Le carbone doit être remplacé lorsque la capacité de travail (mesurée par le temps de passage dans des conditions standard) a diminué à 50 à 60 % de la capacité initiale - généralement après 3 à 5 ans pour les systèmes régénérés à la vapeur - ou lorsque la dégradation physique (attrition de particules, accumulation de cendres ou encrassement de goudron dû aux COV polymérisables) a augmenté la chute de pression du lit au-delà de la capacité du ventilateur du système.
5. Comment sélectionner le bon système
5.1 Concentration de polluants et dimensionnement du débit
Dimensionnement du système pour équipement d'adsorption sur charbon actif commence par une caractérisation complète du flux gazeux ou liquide d’entrée :
- Débit volumétrique (Nm³/h ou m³/h) : Le débit de conception doit refléter le débit maximal du processus, y compris la marge de sécurité (généralement 110 à 120 % du maximum nominal). La section transversale du lit de carbone est calculée à partir du débit divisé par la vitesse superficielle cible (0,2 à 0,5 m/s pour la phase gazeuse).
- Concentration de polluant (mg/m³ ou mg/L) : Les concentrations moyennes et maximales doivent être caractérisées. Les événements de concentration maximale (lors du démarrage de l'équipement, des pics de traitement par lots ou des perturbations du processus) peuvent provoquer une percée prématurée si le système est dimensionné uniquement pour des conditions moyennes.
- Composition des polluants : Pour les flux de COV mélangés, le composant ayant la plus faible affinité d'adsorption (point d'ébullition le plus bas, poids moléculaire le plus bas) percera en premier et déterminera la base de conception du système. L’adsorption compétitive entre les composants signifie également que les composés plus légers initialement adsorbés peuvent être déplacés par des composés plus lourds adsorbés ultérieurement – un phénomène qui doit être pris en compte dans les prévisions du temps de percée.
- Température et humidité : Une température du gaz d'entrée supérieure à 40°C réduit considérablement la capacité d'adsorption du charbon actif et peut nécessiter un pré-refroidisseur en amont du équipement d'adsorption sur charbon actif . Une humidité relative supérieure à 70 % introduit une adsorption compétitive de la vapeur d'eau, réduisant la capacité effective de COV de 20 à 50 % selon le type de COV.
5.2 Sélection du type de carbone : granulaire, pellet ou nid d'abeille
| Forme de carbone | Taille des particules | Chute de pression | Capacité d'adsorption | Application typique |
|---|---|---|---|---|
| Charbon actif granulaire (GAC) | 0,6 à 4,8 mm | Moyen-élevé | Élevé (500 à 1 200 mg/g pour les COV courants) | Systèmes à lit fixe en phase gazeuse et liquide |
| Charbon actif granulé (PAC) | Cylindres de 1,5 à 4,0 mm de diamètre | Moyen | Élevé (comparable au GAC) | Phase gazeuse – génération de poussière inférieure à celle du GAC |
| Charbon actif en poudre (PAC) | <0,075mm | N/D (slurry dosing) | Très élevé (surface la plus élevée) | Phase liquide — dosée sous forme de suspension, pas en lit fixe |
| Charbon actif en nid d'abeille | Bloc monolithique, parois cellulaires de 1,5 à 2,5 mm | Très faible | Volume par unité inférieur à celui du GAC | Concentrateurs à roues rotatives, gros volumes et faible concentration de COV |
5.3 Intégration avec les processus de traitement en amont et en aval
Équipement d'adsorption sur charbon actif fonctionne rarement comme un système autonome dans les applications industrielles. La conception efficace d’un système nécessite une intégration minutieuse avec les processus de prétraitement en amont et de post-traitement en aval :
- Prétraitement en amont : Les particules (>1 µm) doivent être éliminées avant le lit de carbone pour éviter un encrassement et une canalisation prématurés. Un filtre à manches ou un précipitateur électrostatique en amont de l'adsorbeur est standard pour les émissions contenant des aérosols, de la fumée ou de la poussière. Les flux à haute température nécessitent un refroidissement (échangeur thermique direct ou indirect) en dessous de 40°C. Les flux à forte humidité peuvent nécessiter un condenseur ou un pré-sécheur à dessiccation.
- Post-traitement en aval : Dans de nombreux contextes réglementaires, équipement d'adsorption sur charbon actif for VOC removal est combiné avec un oxydant catalytique ou thermique en aval — l'adsorbeur concentre le flux de COV (réduisant la taille du comburant et la consommation de carburant) tandis que le comburant assure la destruction ultime pour toute percée qui dépasse les limites d'émission.
- Intégration du système de récupération des solvants : Pour les systèmes régénérés à la vapeur avec récupération de solvant, le système de condensation et de séparation de phases en aval doit être conçu pour le mélange de solvants spécifique, y compris la manipulation des azéotropes (par exemple, les mélanges éthanol-eau nécessitant une distillation plutôt qu'une simple séparation de phases).
5.4 Analyse des coûts : CAPEX vs OPEX selon les types de systèmes
| Type de système | CAPEX (relatif) | Pilotes OPEX | Période de récupération | Meilleur cas économique |
|---|---|---|---|---|
| Lit fixe, remplacement du charbon (pas de régénération) | Faible | Coût d’achat et d’élimination du carbone | N/D (no recovery revenue) | Faible concentration, infrequent use, small flow |
| Lit fixe, régénération de vapeur avec récupération de solvant | Moyen-élevé | Coût vapeur, condensation, traitement de l'eau | 1 à 4 ans (compensé par la valeur de récupération du solvant) | Solvants à haute concentration et de grande valeur, fonctionnement continu |
| Oxydant concentrateur à roue rotative | Élevé | Combustible comburant, électricité, maintenance | 3 à 6 ans | Grand volume, faible concentration, solvants mixtes sans valeur de récupération |
| Lit mobile à régénération continue | Très élevé | Transport de carbone, énergie de régénération | 4 à 8 ans | Très grand débit, fonctionnement continu, exigences élevées en matière d'utilisation du carbone |
6. Normes réglementaires et conformité
6.1 Normes chinoises GB pour les émissions de COV et d’eaux usées
Le cadre réglementaire chinois relatif aux émissions industrielles s'est considérablement durci depuis 2015, créant ainsi le principal facteur de conformité pour les émissions industrielles. équipement d'adsorption sur charbon actif investissements dans les secteurs industriels chinois :
- GB 37822-2019 (Norme de contrôle des émissions non organisées de composés organiques volatils) : fixe des limites de concentration totale de COV à la sortie de ≤60 mg/m³ pour les sources industrielles générales et des limites plus strictes pour des secteurs industriels spécifiques. Mandats organisés la collecte et le traitement des sources d’émission de COV au-dessus des seuils définis.
- Normes d'émission spécifiques à l'industrie : GB 31572 (résine synthétique), GB 31571 (pétrochimie), GB 16297 (polluants atmosphériques complets), GB 14554 (polluants odorants) — chacun fixant des limites spécifiques aux espèces de COV applicables à leurs secteurs industriels respectifs.
- GB 8978-1996 et normes relatives aux eaux usées spécifiques à l'industrie : Réguler les concentrations de composés organiques dissous dans les rejets d’eaux usées industrielles, en stimulant les investissements dans équipement d'adsorption sur charbon actif for wastewater treatment comme étape de polissage pour répondre aux limites de plus en plus strictes de DCO, de DBO et de composés organiques spécifiques.
