Quel épurateur chimique élimine le mieux les gaz acides ?

Épurateur chimique les systèmes neutralisent les émissions de gaz dangereux grâce à des réactions chimiques contrôlées, protégeant à la fois le respect de l’environnement et la sécurité des travailleurs. Cet examen technique couvre les mécanismes d'absorption, les paramètres de conception du système et l'optimisation opérationnelle pour les équipes d'approvisionnement dansdustriel.

Principes fondamentaux de la séparation gaz-liquide

Technologies de récurage humide ou sec

Les systèmes de lavage humide utilisent des réactifs liquides pour absorber et neutraliser les contaminants, obtenant ainsi une efficacité d'élimination élevée des gaz solubles. Le lavage à sec utilise des absorbants solides ou des lits de réaction, avantageux pour les processus sensibles à l'humidité ou lorsque la génération d'eaux usées doit être minimisée.

Comparaison des technologies de nettoyage :

Mécanismes de transfert de masse

L'absorption des gaz suit la théorie des deux films : les polluants diffusent à travers la couche limite en phase gazeuse, traversent l'interface et diffusent à travers la couche limite en phase liquide. Les facteurs d'amélioration (E) quantifient l'accélération des réactions chimiques des taux d'absorption, allant de 2 à 50 fois pour des réactions irréversibles rapides comme la neutralisation acide-base.

Épurateur chimique humide pour gaz acide

Épurateur chimique humide pour gaz acide les applications dominent le contrôle des émissions industrielles. Les gaz acides (HCl, SO₂, NOₓ, HF) nécessitent une neutralisation alcaline, la sélection des réactifs déterminant la cinétique de la réaction et les caractéristiques des sous-produits.

Chimie de neutralisation

L'hydroxyde de sodium (NaOH) permet une neutralisation rapide (temps de réaction <1 seconde) avec un produit à haute solubilité, mais génère des eaux usées de sel de sodium nécessitant une élimination. L'hydroxyde de calcium (Ca(OH)₂) produit du sulfate/sulfite de calcium insoluble, permettant la récupération des sous-produits mais nécessitant des temps de séjour plus longs (3 à 5 secondes).

Matrice de performances des réactifs :

Architecture de contrôle du pH

Le contrôle automatisé du pH maintient des conditions de réaction optimales. Les contrôleurs proportionnels-intégraux-dérivés (PID) modulent l'ajdehors de réactifs en fonction du retour d'électrode de pH en ligne (électrode en verre, précision de pH de ±0,1). Bande de contrôle généralement réglée à ±0,5 unités de pH par rapport au point de consigne pour éviter le gaspillage de réactifs tout en garantissant une neutralisation complète.

Conception de systèmes d’épurateur chimique industriel

Conception de systèmes d’épuration chimique industriels nécessite l’intégration des principes d’ingénierie hydraulique, chimique et mécanique. Le dimensionnement du système détermine l’efficacité du capital et la fiabilité opérationnelle.

Sélection de la configuration du processus

Les systèmes à passage unique conviennent aux opérations intermittentes avec de faibles débits de gaz. Les systèmes de recirculation avec contrôle de la purge et de l'alimentation réduisent la consommation de réactifs de 40 à 60 % mais nécessitent une gestion des solides (clarification ou filtration).

Hangzhou Lvran Environmental Protection Group Co., Ltd. est un fournisseur de services de systèmes de traitement des gaz résiduaires et un fabricant d'équipements intégrant la recherche scientifique, la conception, la fabrication, l'installation et le service après-vente. Nos équipes d'ingénierie exécutent la conception complète du système, depuis la simulation des processus jusqu'à la mise en service.

Calculs hydrauliques et dimensionnement

Le diamètre de la colonne dépend de la vitesse superficielle du gaz (1,0 à 2,5 m/s pour les lits garnis, 0,5 à 1,5 m/s pour les tours de pulvérisation). Les unités de transfert en hauteur (HTU) et le nombre d'unités de transfert (NTU) déterminent la profondeur de compactage :

• HTU (hauteur de l'unité de transfert) : 0,3-0,8 m pour un emballage aléatoire, 0,2-0,5 m pour un emballage structuré
• NTU (Nombre d'Unités de Transfert) : ln(C _in /C _out ) pour les solutions diluées, généralement 3 à 8 pour une élimination de 95 à 99 %
• Hauteur d'emballage : HTU × NTU, généralement 2 à 6 mètres

Spécifications des paramètres de conception :

Épurateur d'échappement chimique pour laboratoire

Épurateur chimique d'échappement pour laboratoire Les applications concernent les flux de fumées à faible débit et à haute variabilité provenant des sorbonnes et des enceintes de traitement. La conception compacte et la réponse rapide au fonctionnement intermittent distinguent ces systèmes des unités à l'échelle industrielle.

Ingénierie d’intégration de hottes

Le maintien de la vitesse frontale (0,4-0,6 m/s selon ANSI/AIHA Z9.5) assure le confinement. La chute de pression de l'épurateur ne doit pas compromettre les performances de la hotte ; limite typique de 250 Pa pour les ventilateurs d'extraction dédiés aux laboratoires. Les registres de dérivation s'adaptent aux conditions d'urgence à débit élevé.

Spécifications de l'épurateur de laboratoire :

Contraintes de conception compacte

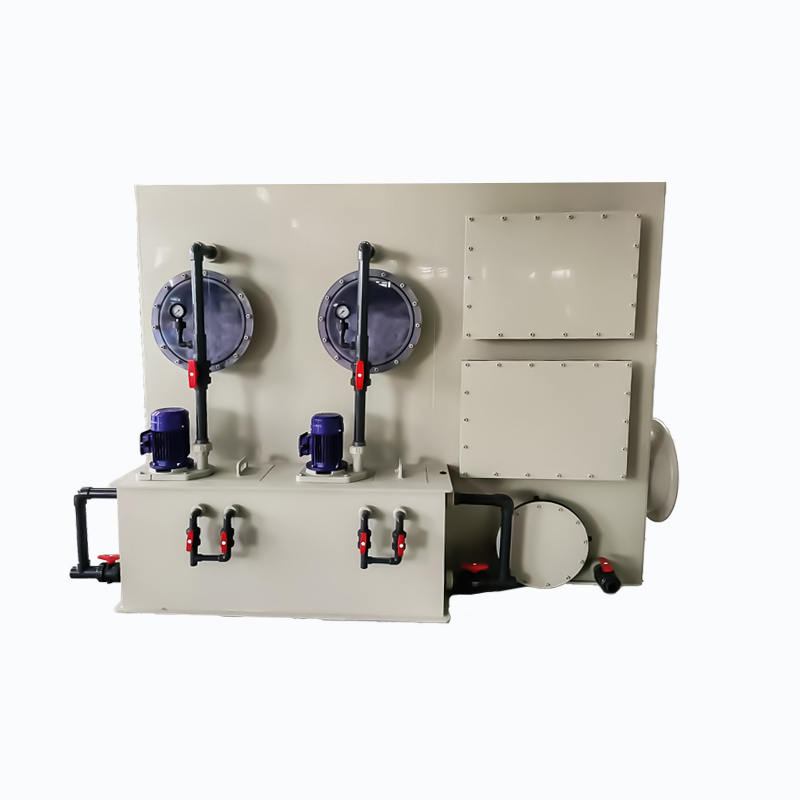

Les contraintes d'espace favorisent les épurateurs horizontaux à flux croisés ou les conceptions verticales compactes à plusieurs étages. Les pompes de recirculation (entraînement magnétique, sans joint) minimisent l'entretien. La construction en polypropylène (PP) résistant aux UV résiste aux environnements corrosifs tout en conservant un poids unitaire <50 kg pour le montage au plafond.

Fournisseur d'épurateur chimique à lit emballé

Sélection d'un fournisseur d'épurateur chimique à lit emballé nécessite une évaluation de l’expertise en transfert de masse, des capacités de fabrication et de l’optimisation des supports d’emballage. La sélection du garnissage domine les performances de la colonne et les caractéristiques de chute de pression.

Ingénierie des supports d’emballage

Le garnissage aléatoire (anneaux Pall, selles Berl) offre une surface élevée (100-300 m²/m³) avec une chute de pression modérée. L'emballage structuré (tôles ondulées) atteint une capacité et une efficacité plus élevées, mais à un coût et une sensibilité à l'encrassement accrus.

Comparaison des supports d'emballage :

Optimisation de l'efficacité du transfert de masse

La hauteur équivalente à la plaque théorique (HETP) quantifie l’efficacité de l’emballage. Les valeurs HETP typiques vont de 0,4 à 0,8 m pour un emballage aléatoire, de 0,2 à 0,4 m pour un emballage structuré. L'uniformité de la distribution du liquide (dans les 5 % de la moyenne sur la section transversale de la colonne) empêche la canalisation et garantit l'efficacité de l'élimination prévue.

La société a été créée en avril 2011. Il s'agit d'une entreprise nationale de haute technologie, une entreprise scientifique et technologique du Zhejiang, avec plus de 30 brevets de modèles d'utilité et un certain nombre de brevets d'invention. Elle a créé un « Centre de R&D sur l'innovation en matière de protection de l'environnement » avec l'Université des sciences et technologies d'Anhui et a développé conjointement le « Centre de R&D sur les nouvelles technologies de l'environnement de l'énergie plasmatique » avec l'Université de technologie du Zhejiang pour établir sa propre base de R&D et de production pour une coopération technique approfondie.

Entretien des épurateurs de vapeurs chimiques

Systématique entretien des épurateurs chimiques de vapeurs garantit des performances durables et évite les temps d’arrêt imprévus. Les protocoles préventifs traitent de l’encrassement des garnitures, de l’érosion des buses et de la dérive des instruments.

Protocoles de maintenance préventive

Les intervalles de maintenance correspondent à la gravité du processus et à la charge en contaminants :

• Quotidiennement : Contrôle de l'étalonnage du pH, vérification du niveau de liquide, inspection des joints de la pompe
• Hebdomadaire : Enregistrement des chutes de pression, inspection visuelle du dévésiculeur, inventaire des réactifs
• Mensuel : Inspection de l'emballage (via des voyants), nettoyage des buses, analyse des vibrations du ventilateur
• Trimestriel : Évaluation des chutes de pression des garnitures, courbes de performances des pompes, validation du système de contrôle
• Annuellement : Inspection/remplacement complet de l’emballage, test d’épaisseur de la cuve, équilibrage des ventilateurs

Seuils des indicateurs de maintenance :

Dépannage de la dégradation des performances

Une efficacité d'élimination réduite indique généralement un encrassement de la garniture (croissance biologique ou accumulation de précipités), un approvisionnement insuffisant en réactif ou des problèmes de distribution de gaz. L’augmentation de la chute de pression signale le colmatage de la garniture ou l’aveuglement du dévésiculeur. Le diagnostic systématique nécessite un échantillonnage de gaz à plusieurs élévations de colonnes pour identifier les limites du transfert de masse.

Depuis sa création, l'entreprise s'est engagée dans les services système de traitement des gaz résiduaires. Avec un processus de développement de près de dix ans, le groupe n'a cessé de croître. Le groupe a successivement créé plusieurs succursales, filiales et bases de production. Les ventes annuelles du groupe ont dépassé les 100 millions de yuans et ont servi avec succès plus de 1 000 entreprises clientes, avec plus de 2 000 dossiers d'ingénierie dans tout le pays.

Architecture de traitement en plusieurs étapes

Les flux gazeux complexes nécessitent des étapes de traitement séquentielles. Le prétraitement élimine les particules qui pourraient encrasser l'emballage de l'épurateur. Les étapes de polissage garantissent la conformité réglementaire pour les traces de contaminants échappant au lavage primaire.

Conception de système intégré

Configuration typique à plusieurs étages pour l'échappement pharmaceutique :

• Étape 1 (prétraitement) : Tour de trempe ou venturi pour la réduction des particules et de la température
• Étape 2 (primaire) : Épurateur à lit garni pour la neutralisation des gaz acides (HCl, HBr)
• Étape 3 (secondaire) : Épurateur caustique ou oxydant pour COV et composés odorants
• Étape 4 (polissage) : Charbon actif ou oxydation thermique pour les matières organiques résiduelles

Elle dispose d'une technologie de base pour le traitement des gaz COV, avec des qualifications telles que « Qualification de deuxième niveau pour l'entreprise générale de construction de travaux publics municipaux », « Protection de l'environnement dans la province du Zhejiang, contrôle de la pollution environnementale, conception spéciale, classe B » et a passé la certification internationale du système de qualité ISO9001, la certification du système de gestion environnementale ISO14001 et la certification du système de gestion de la santé au travail ISO45001.

Ingénierie d’applications spécifiques à l’industrie

Traitement pharmaceutique et chimique

La fabrication pharmaceutique génère des acides halogénés (HCl issu de la chloration, HBr issu de la bromation) et des solvants organiques. Les matériaux de l'épurateur doivent résister à la corrosion sous contrainte induite par le chlore (acier inoxydable 316L/317L double certification ou plastique renforcé de fibres). L'intégration de la récupération des solvants réduit les coûts d'exploitation de 30 à 50 % pour les matières organiques de grande valeur.

Fabrication de semi-conducteurs et d'électronique

Les usines de fabrication de semi-conducteurs émettent des hydrures toxiques (arsine, phosphine, silane) nécessitant une oxydation immédiate en oxydes moins toxiques. Les épurateurs utilisent des solutions oxydantes (hypochlorite de sodium, permanganate de potassium) avec des temps de séjour <2 secondes en raison de leur extrême toxicité. Les systèmes redondants (N 1) garantissent zéro by-pass pendant la maintenance.

L'entreprise est devenue un leader dans le domaine de l'épuration des gaz résiduaires, au service des utilisateurs avec une attitude professionnelle, efficace et responsable, et en protégeant la nature verte avec un fort sens de la mission. Nos dossiers d'ingénierie impliquent de nombreuses industries telles que la chimie pharmaceutique, l'impression et la teinture des textiles, l'électronique, le photovoltaïque, le caoutchouc, l'élimination des déchets dangereux, l'alimentation, la peinture, les revêtements, l'administration municipale, etc., avec une technologie de traitement complète et une forte force d'ingénierie.

Foire aux questions

Quelles garanties d’efficacité d’élimination les fournisseurs d’épurateurs chimiques peuvent-ils offrir et comment sont-elles vérifiées ?

Les garanties de performance spécifient généralement une élimination de 95 à 99,9 % pour les contaminants désignés aux débits de conception. La vérification nécessite des tests de cheminée selon la méthode EPA 26A (halogénures) ou 19 (dioxyde de soufre) avec échantillonnage d'entrée/sortie d'épurateur parallèle. Fournisseur d'épurateurs chimiques à lit emballé les contrats doivent inclure des dommages-intérêts pour les performances insuffisantes et des périodes de garantie minimales de 12 mois. Nous proposons des contrats de performance garantie avec vérification par un tiers pour les applications critiques.

Comment les épurateurs chimiques parviennent-ils à se conformer aux normes évolutives de l'EPA et de l'UE BAT ?

La conformité nécessite une marge de conception supérieure aux normes actuelles. Les normes MACT (Maximum Achievable Control Technology) de l'EPA pour des catégories de sources spécifiques dictent les déterminations de la meilleure technologie de contrôle disponible (BACT). La directive européenne sur les émissions industrielles (2010/75/UE) impose des documents de référence (BREF) sur les meilleures techniques disponibles (MTD). Conception de systèmes d’épuration chimique industriels doit permettre une marge de capacité de 20 % et une capacité multipolluants pour répondre à l’évolution de la réglementation. Nos systèmes sont conçus pour répondre aux conclusions actuelles sur les MTD tout en offrant des voies de mise à niveau pour un resserrement futur.

Quelle est la répartition typique des coûts du cycle de vie pour l’exploitation d’un épurateur chimique ?

L'analyse des coûts du cycle de vie sur 15 ans d'exploitation révèle : le capital (25-30 %), l'énergie (20-25 %), les réactifs/produits chimiques (30-40 %), la maintenance (10-15 %) et la main d'œuvre (5-10 %). Épurateur chimique humide pour gaz acide les systèmes à base d'hydroxyde de sodium présentent des coûts chimiques plus élevés mais un entretien moindre que les systèmes à base de calcium. L'optimisation grâce au contrôle automatique des réactifs et aux entraînements à fréquence variable des pompes de circulation réduit les coûts d'exploitation de 15 à 25 %. Notre équipe d’ingénierie fournit une analyse détaillée du LCC lors de l’élaboration de la proposition.

Quels protocoles de maintenance empêchent l’encrassement des garnitures dans les épurateurs de fumées chimiques ?

Entretien des épurateurs chimiques de fumées La longévité de l'emballage comprend : un contrôle continu du pH pour éviter les précipitations (maintenir 1,0 à 1,5 unités de pH au-dessus de la saturation), des cycles de lavage périodiques à haut débit (2x rapport L/G normal pendant 30 minutes par semaine) et un contrôle de la croissance biologique par l'ajout de biocide oxydant (hypochlorite de sodium 0,5 à 1,0 ppm de chlore libre) pour les flux de gaz riches en nutriments. Les intervalles de remplacement des garnitures varient de 3 à 7 ans en fonction de la gravité de l'encrassement. Nous fournissons des algorithmes de maintenance prédictive basés sur l’analyse des tendances des chutes de pression.

Les épurateurs chimiques de laboratoire peuvent-ils traiter plusieurs contaminants simultanément ?

Épurateur chimique d'échappement pour laboratoire les systèmes acceptent des contaminants mixtes grâce à des configurations à plusieurs étapes ou multi-réactifs. La neutralisation simultanée des acides et des bases nécessite des étapes de lavage séparées (élimination de l'acide en premier pour empêcher la précipitation du sel). Le co-traitement des COV peut nécessiter une oxydation UV ou un polissage au charbon actif en aval. Les applications à base d'acide perchlorique nécessitent des systèmes de lavage à l'eau dédiés, sans matériaux d'emballage organiques en raison du risque d'explosion. Nos systèmes de laboratoire sont configurables pour des profils de fumées spécifiques identifiés lors des enquêtes de pré-conception.

Références

• Agence de protection de l'environnement. (2020). Méthode EPA 26A : Détermination des émissions d'halogénures d'hydrogène et d'halogènes provenant de sources fixes – Méthode isocinétique . Washington, DC : EPA.
• Commission européenne. (2010). Directive 2010/75/UE du Parlement européen et du Conseil relative aux émissions industrielles (prévention et réduction intégrées de la pollution) . Journal officiel de l'Union européenne, L 334, 17-119.
• Seader, J.D., Henley, E.J. et Roper, D.K. (2016). Principes du processus de séparation : opérations chimiques et biochimiques (4e éd.). Hoboken, New Jersey : John Wiley & Sons.
• Association américaine d'hygiène industrielle. (2012). Ventilation de laboratoire ANSI/AIHA Z9.5-2012 . Falls Church, Virginie : AIHA.
• Cooper, CD. & Alley, F.C. (2011). Contrôle de la pollution atmosphérique : une approche de conception (4e éd.). Long Grove, Illinois : Waveland Press.
• Bureau européen IPPC. (2023). Document de référence sur les meilleures techniques disponibles (MTD) pour les systèmes courants de traitement/gestion des eaux usées et des gaz résiduaires dans le secteur chimique . Séville : Centre commun de recherche.
