Tour cyclonique de traitement des gaz résiduaires : le cheval de bataille polyvalent pour le contrôle de la pollution atmosphérique
Dans le paysage complexe du contrôle de la pollution atmosphérique industrielle, un prétraitement efficace et fiable constitue souvent la pierre angulaire d’un système efficace. Parmi les solutions les plus polyvalentes et les plus utilisées, on trouve le Tour cyclonique de traitement des gaz résiduaires . Cet équipement robuste combine habilement la séparation mécanique des poussières et l’épuration chimique dans une seule unité, ce qui en fait une première ligne de défense indispensable pour une multitude d’industries. Conçue pour gérer des flux difficiles contenant des particules, de la chaleur et des brouillards acides ou alcalins corrosifs, la tour cyclone prépare les gaz d'échappement pour le traitement final ou, dans de nombreux cas, atteint la conformité par elle-même. Pour les fournisseurs de solutions environnementales complètes comme Hangzhou Lvran Environmental Protection Group Co., Ltd., qui intègre la R&D, la conception et la fabrication, maîtriser la conception et l'optimisation de ces tours est fondamental pour fournir des systèmes clé en main qui sont non seulement efficaces mais également rentables et durables sur le long terme.
| Produit de base | Tour cyclonique de traitement des gaz résiduaires |
| Fonctions principales | Pré-dépoussiérage, refroidissement des gaz, neutralisation/absorption des gaz acides/alcalins |
| Principe de fonctionnement | Force centrifuge pour la séparation des particules, suivie de l'absorption des gaz via un liquide de lavage |

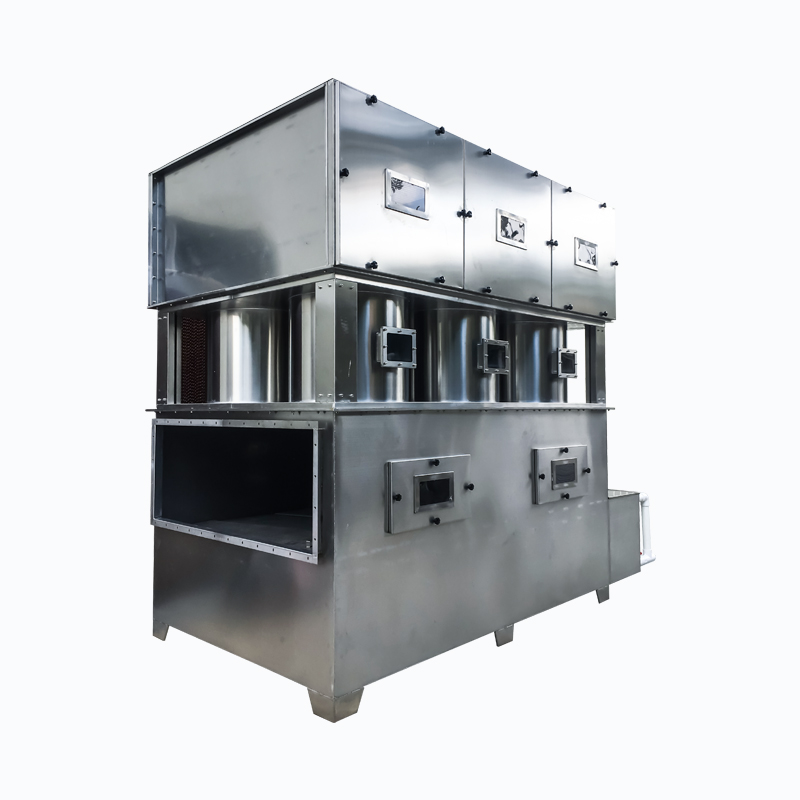

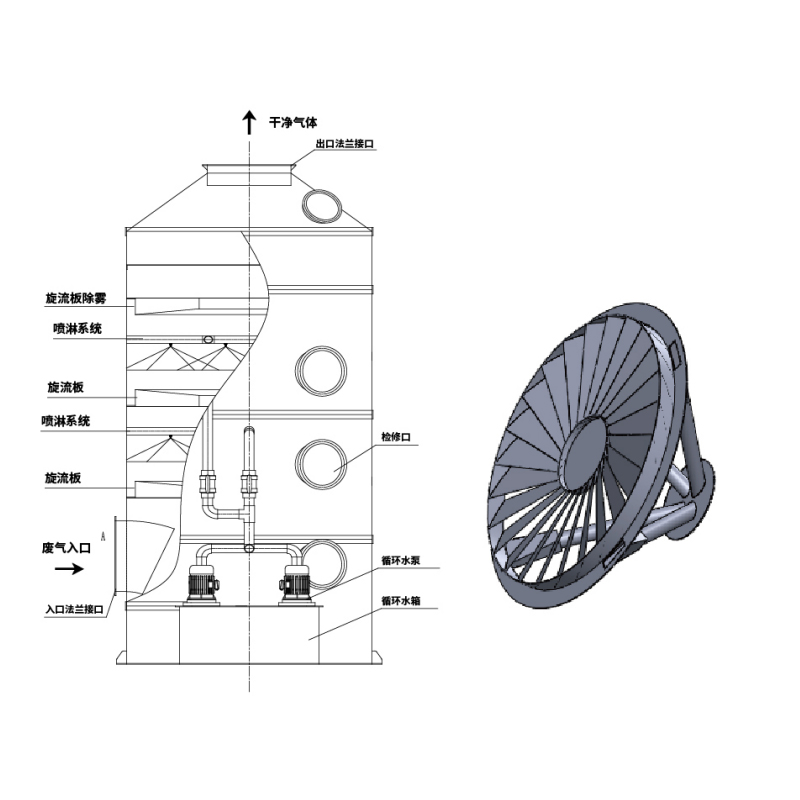

| Structure de base | Corps de tour, plaques cycloniques/couche d'emballage, système de pulvérisation, réservoir de circulation, dévésiculeur |
| Cibler les polluants | Gaz chargés de poussières, brouillards acides (HCl, H2SO4), brouillards alcalins (NaOH, NH3), gaz d'échappement chauds |
| Paramètres techniques clés | Débit d'air (m³/h), chute de pression (Pa), efficacité d'élimination (%), contrôle du pH du liquide de lavage |
| Principaux avantages | Structure simple, fonctionnement stable, chute de pression modérée, double fonction, entretien facile |
| Industries clés | Chimie, galvanoplastie, métallurgie, pharmaceutique, laboratoires, traitement de surface métallique, incinération |
Principe et performance : le mécanisme à double action
L'efficacité d'une tour cyclonique réside dans son processus intelligent en deux étapes au sein d'un seul navire. Le gaz contaminé pénètre dans la tour tangentiellement par le bas, créant un puissant mouvement cyclonique (de rotation) à mesure qu'il s'élève. C'est la première étape : la séparation inertielle. Les poussières et les particules plus lourdes sont projetées vers l'extérieur par la force centrifuge contre la paroi de la tour, où elles perdent leur élan, glissent vers le bas et sont collectées dans une trémie ou dans le réservoir de trempe inférieur. Cette étape de pré-nettoyage est cruciale pour protéger les équipements en aval. Le gaz, désormais débarrassé de ses particules plus grosses mais toujours porteur de polluants gazeux et de fines brumes, continue de monter jusqu'à la deuxième étape : le lavage humide. Ici, un réseau de buses pulvérise le gaz avec un liquide de lavage soigneusement formulé, généralement une solution alcaline comme la soude caustique pour les gaz acides, ou une solution acide pour les gaz alcalins. Le contact intime entre le gaz ascendant et les gouttelettes de liquide tombantes sur des plaques d'emballage spécialisées ou des plaques cycloniques facilite le transfert de masse, où les gaz nocifs comme l'acide chlorhydrique (HCl) ou l'ammoniac (NH3) sont absorbés et neutralisés en sels inoffensifs dissous dans l'eau. Une dernière couche antibuée capture les gouttelettes d'humidité entraînées, permettant au gaz propre et traité de sortir par le haut.
- La simplicité engendre la fiabilité : Sans pièces mobiles complexes à l’intérieur de la tour, la conception minimise les points de défaillance mécanique, garantissant ainsi une haute disponibilité opérationnelle cruciale pour les processus industriels continus.
- Effet rafraîchissant inhérent : Le processus de lavage refroidit naturellement les gaz d'échappement chauds, servant souvent d'étape de trempe vitale avant les oxydants thermiques (RTO) ou d'autres unités en aval sensibles à la température.
- La science des matériaux est la clé : Le choix du matériau de construction (qu'il s'agisse de PP résistant à la corrosion, de FRP durable ou d'alliages spécialisés) dicte directement la durée de vie de la tour lors de la manipulation de brouillards chimiques agressifs, une considération essentielle pour tout fabricant.
Concevoir pour l'efficacité : paramètres clés et personnalisation
Au-delà du principe de base, les performances réelles d’une tour cyclonique sont dictées par un ensemble précis de paramètres de conception et d’exploitation. Les dimensions physiques, en particulier le rapport diamètre/hauteur de la tour et la conception des composants internes (plaques cycloniques ou type de garniture), contrôlent directement la vitesse de la tour vide . Cette vitesse doit être optimisée : trop élevée, et du liquide est entraîné (entraînement) ; trop faible et l’efficacité de séparation/contact diminue. Le Rapport liquide/gaz (L/G) est un autre facteur critique : équilibrer l’efficacité du lavage avec la consommation d’eau et de produits chimiques. Pour le traitement des brouillards acides, il est essentiel de maintenir le réservoir de recirculation de lavage au pH alcalin optimal grâce à un dosage automatisé pour obtenir un niveau élevé et constant. efficacité d'élimination . Une tour bien conçue par un fournisseur expérimenté permettra d'obtenir une élimination élevée des particules de plus de 10 microns et des efficacités d'absorption supérieures à 90-95 % pour les gaz cibles, tout en maintenant un système chute de pression généralement entre 800 et 1 500 Pa pour maintenir les coûts énergétiques des ventilateurs à un niveau gérable. La personnalisation est primordiale, car une approche universelle échoue dans un paysage industriel diversifié. Des facteurs tels que la composition chimique spécifique des gaz d'échappement, les débits d'air fluctuants, l'empreinte au sol disponible et les normes d'émission locales nécessitent tous une solution d'ingénierie sur mesure.
Plages typiques de paramètres de performances et de conception
| Paramètre | Portée/cible typique | Impact sur les performances |
| Vitesse de la tour vide | 1,0 - 2,5 m/s | Régit la séparation des particules et le temps de contact gaz-liquide ; noyau au dimensionnement. |
| Rapport liquide/gaz (L/G) | 0,5 - 3,0 L/m³ | Des ratios plus élevés améliorent l’absorption mais augmentent la consommation d’énergie et d’eau de la pompe. |
| Chute de pression du système | 800 - 1500 Pa | Impact direct sur la puissance du ventilateur requise et les coûts d’exploitation. |
| Efficacité d'élimination du brouillard acide | > 90 - 98 % | Dépend du contrôle du pH, du L/G et de la conception de l'emballage. |
| Élimination des particules (> 10 μm) | > 90% | Fonction principale de la section d'entrée cyclonique. |
| Réduction de la température du gaz | Peut réduire de 30 à 80°C | Fonction de la température d'entrée et du rapport L/G ; critique pour la protection thermique. |
- L'équilibre est primordial : L’art de la conception consiste à équilibrer ces paramètres pour répondre aux normes de concentration de points de vente requises au coût de durée de vie le plus bas possible (capital opérationnel).
- Le rôle de la modélisation : Les fournisseurs avancés utilisent la modélisation de la dynamique des fluides computationnelle (CFD) pour visualiser les modèles d'écoulement, les zones mortes et les trajectoires des gouttelettes, optimisant ainsi la conception avant la fabrication.
- Au-delà de la Tour : Une vue complète du système comprend la gestion chimique du réservoir de recirculation, le mécanisme d'élimination des boues et l'intégration avec le système de contrôle de l'usine (PLC/DCS).
Intégration stratégique : la tour Cyclone dans des trains de traitement complets
La véritable puissance d’une tour cyclonique est souvent réalisée lorsqu’elle est stratégiquement intégrée en tant que composant au sein d’un système de contrôle de la pollution atmosphérique plus vaste et à plusieurs étages. Il excelle en tant que robuste unité de prétraitement . Pour les flux de déchets complexes contenant des composés organiques volatils (COV), la tour peut éliminer les particules et les brouillards corrosifs qui pourraient encrasser ou endommager en aval des équipements plus sensibles et plus coûteux comme les oxydants thermiques régénératifs (RTO), les concentrateurs ou les systèmes de filtration avancés. En refroidissant le flux de gaz, il amène la température dans la plage de fonctionnement optimale pour les épurateurs biologiques ou adsorbeurs de charbon actif ultérieurs. Dans de tels systèmes intégrés, le rôle de la tour cyclonique est de conditionner le gaz, garantissant que l'étape de polissage finale puisse fonctionner avec une efficacité et une longévité maximales. La conception du système doit soigneusement prendre en compte l'interaction des chutes de pression, la compatibilité des matériaux entre les différentes unités et la logique de contrôle centralisée pour gérer l'ensemble du train comme une unité cohérente, répondant aux variations de la charge de production.
- Activation des technologies avancées : En fournissant un flux de gaz propre, frais et non corrosif, les tours cycloniques rendent l'application des technologies de plasma, d'oxydation UV ou d'oxydation catalytique plus viable et fiable.
- Minimisation des déchets : Dans les systèmes où le liquide de lavage devient un flux de déchets, l'intégration de la tour à un système de traitement des eaux usées sur site ou la conception pour un fonctionnement en boucle fermée devient un aspect essentiel de la solution environnementale globale.
- Sécurité et fiabilité : Dans les systèmes intégrés, la tour cyclone agit souvent comme un tampon de sécurité, évitant les pannes catastrophiques dans les unités en aval dues à des perturbations inattendues du processus qui libèrent de grandes quantités de particules ou d'agents corrosifs.
FAQ
Comment puis-je déterminer la bonne taille (capacité) d’une tour cyclone pour mon usine ?
Le dimensionnement d'une tour cyclonique est une tâche d'ingénierie fondamentale qui nécessite des données spécifiques. Le principal moteur est le débit volumique maximal des gaz d'échappement , mesuré en mètres cubes par heure (m³/h). Ceci doit être déterminé dans les pires conditions de fonctionnement. Deuxièmement, le température d'entrée et le composition chimique et concentration de polluants (par exemple, 200 mg/m³ de brouillard de HCl, 100 mg/m³ de poussière) sont critiques. Le désiré concentration des émissions à la sortie , dicté par les réglementations environnementales locales, fixe l'efficacité d'élimination requise. Grâce à ces données, les ingénieurs effectuent des calculs impliquant la vitesse admissible du gaz à l'intérieur de la tour (pour éviter le transfert de liquide) et les unités de transfert de masse nécessaires à l'absorption. Ils tiennent également compte des futures expansions de capacité. Il est fortement recommandé de consulter un fournisseur d'équipements environnementaux expérimenté qui pourra effectuer ce dimensionnement sur la base de vos données spécifiques, souvent dans le cadre d'une évaluation de faisabilité complémentaire, afin de garantir que le système n'est ni sous-dimensionné (non-conformité) ni surdimensionné (gaspillage de capital et de coûts d'exploitation).
Quelles sont les principales exigences de maintenance pour une tour d’épuration des gaz résiduaires ?
Un entretien régulier est la clé d’une performance durable. Contrôles quotidiens/hebdomadaires : Surveiller et ajuster le pH du liquide de lavage en recirculation pour assurer une neutralisation efficace ; vérifier les niveaux des réservoirs de dosage de produits chimiques ; inspecter les buses de pulvérisation pour déceler tout colmatage (mis en évidence par des jets de pulvérisation inégaux) ; et surveiller la pression de la pompe. Tâches mensuelles/trimestrielles : Effectuez une inspection plus approfondie des têtes de buses, nettoyez le tampon anti-buée s'il est accessible et vérifiez l'accumulation de sédiments dans le réservoir inférieur, en planifiant une élimination des boues si nécessaire. Entretien d'arrêt annuel : C'est le plus complet. Cela implique la vidange et le nettoyage minutieux de l'ensemble du réservoir, l'inspection des garnitures ou des plaques internes pour déceler tout encrassement ou dégradation, la vérification de l'intégrité des revêtements ou des structures FRP pour déceler la corrosion et l'étalonnage de tous les instruments (sondes de pH, débitmètres). Une tour bien entretenue peut fonctionner de manière fiable pendant plus d’une décennie, tandis qu’une négligence peut entraîner un colmatage, une perte d’efficacité et une défaillance prématurée.
Une tour cyclonique peut-elle gérer des poussières et des gaz explosifs ou inflammables ?
Les tours cycloniques standard sont pas intrinsèquement sûr pour les atmosphères explosives et nécessitent des considérations techniques particulières si de tels risques sont présents. Pour les poussières explosives (par exemple, poudres métalliques, poussières organiques), l'action cyclonique elle-même peut générer de l'électricité statique, posant un risque d'inflammation. Les mesures d'atténuation comprennent la construction de la tour à partir de matériaux conducteurs ou dissipateurs d'électricité statique (comme des plastiques spéciaux chargés de carbone ou des métaux mis à la terre), la garantie que tous les composants sont électriquement reliés et mis à la terre, et l'intégration potentielle de systèmes de ventilation ou de suppression des explosions. Pour les gaz ou vapeurs inflammables mélangés à l'air, l'environnement de lavage humide peut réduire les risques en diluant et en refroidissant, mais la classification de la zone et l'équipement électrique (pompes, capteurs) doivent être évalués pour la zone dangereuse spécifique (par exemple, ATEX, IECEx). Tout projet impliquant des atmosphères potentiellement explosives nécessite un examen détaillé des risques et une conception par des spécialistes pour garantir le respect des normes de sécurité telles que les directives NFPA ou ATEX.
Quelle est la différence entre une tour de pulvérisation cyclonique et un épurateur à lit garni ?
Les deux sont des épurateurs humides, mais ils diffèrent par leur géométrie interne et leur résistance. Un tour de cyclone (ou de pulvérisation) utilise principalement l'entrée cyclonique pour la séparation des poussières et l'espace ouvert avec des buses de pulvérisation pour l'absorption des gaz. Il présente une perte de charge plus faible, est moins sujet au colmatage dû à des particules collantes ou à forte charge et est excellent pour l'élimination simultanée de la poussière et l'absorption des gaz. Un épurateur à lit garni force le gaz à travers un lit fixe de matériau d'emballage en plastique ou en céramique, créant une vaste surface de contact gaz-liquide. Cela le rend exceptionnellement efficace pour l'élimination des polluants purement gazeux, mais vulnérable au colmatage (encrassement) en cas de présence importante de poussière ou de matières en suspension. Le choix dépend du flux de déchets : une tour cyclone est la solution robuste et polyvalente pour les flux sales, poussiéreux et corrosifs, tandis qu'un lit garni est l'outil de précision pour les flux de gaz propres nécessitant une efficacité d'absorption ultra élevée des gaz solubles.
Comment puis-je éliminer ou traiter les eaux usées (purge) issues du processus de lavage ?
Le liquide de lavage usé, ou purge, est un flux d'eaux usées qui contient des sels neutralisés (par exemple, du chlorure de sodium provenant du lavage du HCl) et éventuellement des métaux lourds s'ils sont présents dans le gaz d'entrée. Il ne peut pas être déchargé directement. Les options de traitement dépendent du volume et de la composition. Pour les sels plus simples, une neutralisation du pH sur place et une précipitation suivie d'une sédimentation/filtration peuvent suffire avant leur rejet dans les égouts (avec autorisation). Pour les flux contenant des métaux lourds, une chimie de précipitation spécialisée est requise. Dans les régions où l'eau est rare ou pour des limites de rejet strictes, les systèmes d'évaporateur/cristalliseur peuvent être utilisés pour récupérer de l'eau propre et solidifier les sels en vue d'une mise en décharge dangereuse ou non dangereuse. La stratégie de traitement des eaux usées doit être planifiée en parallèle avec la conception du système de contrôle de la pollution de l'air pour garantir une solution environnementale complète et conforme. Les fournisseurs offrant une expertise intégrée en traitement de l’eau et de l’air sont des partenaires précieux pour de tels projets.
