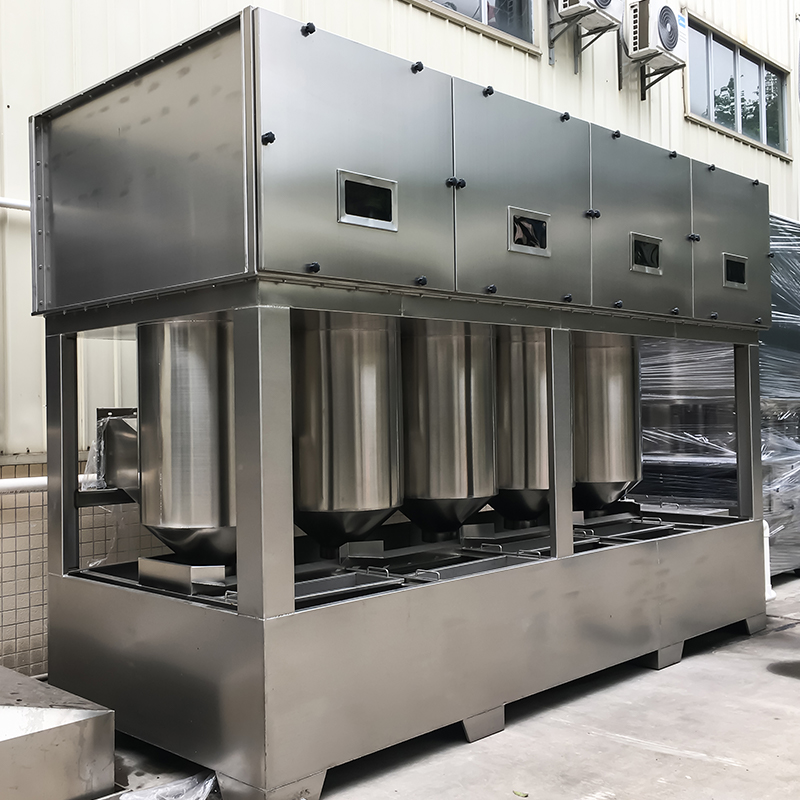

La tour cyclone hybride (également connue sous le nom de « tour de pulvérisation hybride cyclone » ou « tour cyclone hybride »)
Il s'agit d'un dispositif de purification humide qui intègre une séparation centrifuge cyclonique à grande vitesse avec une absorption par pulvérisation multicouche dans une seule tour. Il couple cinq mécanismes : inertie, centrifugation, collision, émulsification et absorption, complétant l'ensemble du processus de « capture des particules, absorption des polluants gazeux, désembuage et déshydratation » au sein du même dispositif.
I. Principe de fonctionnement (intégration en quatre étapes)
1. Entraînement cyclonique
Les gaz d'échappement chargés de poussières ou de polluants, sous la pression négative du ventilateur, pénètrent tangentiellement dans le « générateur de cyclone » (cyclone à aubes directrices) situé au bas de la tour. Le flux d'air est instantanément accéléré jusqu'à 15-25 m/s, créant un champ d'écoulement fortement tourbillonnant.
2. émulsification gaz-liquide
Une pompe à eau de circulation située au bas de la tour achemine le liquide d'absorption (eau, solution alcaline ou oxydant) vers la buse en spirale située au sommet de la tour, où il est pulvérisé à contre-courant. Sous l'action du flux cyclonique à grande vitesse, les gouttelettes de liquide sont cisaillées et atomisées en gouttelettes de la taille d'un micron, qui sont ensuite soigneusement mélangées au flux d'air tourbillonnant pour former un « système d'émulsion gaz-liquide ». • Particules : La force centrifuge les projette vers la paroi de la tour, où elles entrent en collision avec le film liquide et sont entraînées vers le bas.
• Polluants gazeux (HCl, NH₃, BTEX, etc.) : Dissoudre, neutraliser ou oxyder dans la zone d'émulsification.
3 Séparation centrifuge
Le système émulsionné entre dans le cylindre centrifuge « convergent-divergent », où le rayon d'écoulement diminue progressivement et la force centrifuge augmente de façon exponentielle. Des gouttelettes de haute densité et des particules de poussière sont projetées vers les parois, s'écoulant vers le bas le long des parois jusqu'au puisard. Le gaz sec purifié converge vers l’axe central et monte.
4 Emballage Lavage fin Désembuage
Le flux d'air ascendant traverse ensuite une ou deux couches de garniture (anneaux Pall ou billes creuses) et un pulvérisateur secondaire pour éliminer davantage les contaminants résiduels. Une plaque ondulée ou un dévésiculeur en treillis métallique au sommet intercepte les gouttelettes entraînées, et le gaz propre est finalement évacué par le ventilateur pour répondre aux normes.
L'ensemble du processus implique un cycle liquide en boucle fermée et les sédiments sont régulièrement éliminés par un grattoir ou un dispositif d'élimination des boues.
II. Caractéristiques structurelles
• Conception intégrée : section de pulvérisation à turbulence, section de remplissage, section de désembuage, intégrant quatre fonctions, occupant moins de 60 % de l'encombrement d'une tour de pulvérisation conventionnelle avec le même volume d'air.
• Buse non obstruante : utilise une buse en spirale de grand diamètre avec une cartouche filtrante interne, la rendant moins susceptible d'être obstruée par des résidus de peinture et des fibres.
• Module tourbillon amovible : Fabriqué en SUS304/316L ou FRP, il peut être retiré et remplacé entièrement s'il est usé.
• Contrôle de fréquence variable PLC : ajuste automatiquement la vitesse du ventilateur en fonction de la différence de pression, économisant ainsi plus de 30 % d'énergie.
III. Applications gaz/poussière applicables
Considérations de conception sur les polluants typiques de l’industrie
Peinture par pulvérisation automobile/meubles Brouillard de peinture, COV à base de benzène, poussière collante Corps de la tour : SUS304, floculant de brouillard de peinture ajouté à l'eau en circulation
Matériel Broyage/Polissage Poussières métalliques (huileuses) Pré-cyclone pour éliminer les grosses particules, tour équipée de grattoirs
Produits chimiques/pharmaceutiques HCl, NH₃, HF, dichlorométhane Absorption en deux étapes : pré-eau, solution post-alcali/oxydante
Incinération des déchets/usine de traitement des eaux usées Odeur, NH₃, H₂S Corps de la tour : protection contre la corrosion FRP, eau en circulation additionnée d'hypochlorite de sodium
Échappement de la chaudière/du four : Fumée, SO₂, NOₓ Refroidissement à <80°C avant l'entrée dans la tour
IV. Indicateurs de performance technique (valeurs typiques)
• Débit d'air : 5 000 à 80 000 m³/h (expansion parallèle possible)
• Efficacité de dépoussiérage : ≥99 % (particules ≥1 μm)
• Efficacité de suppression du désembuage : ≥95 %
• Chute de pression : 800-1 200 Pa
• Température de fonctionnement : ≤80°C (FRP) ; ≤150°C (SUS316L)
V. Avantages par rapport aux tours de pulvérisation conventionnelles
① La pré-séparation centrifuge réduit la charge de charge de 70 %, la rendant moins sujette au colmatage.
② Le flux d'air rotatif améliore le transfert de masse, augmentant l'efficacité de la purification de plus de 15 % pour un équipement de même volume.
③ Aucune pièce mobile, simplifiant la maintenance, avec des coûts de maintenance annuels inférieurs à 2 % de l'investissement en équipement.
La tour à cyclone hybride utilise un mécanisme couplé de « pulvérisation à plusieurs étages de cyclone à grande vitesse » pour capturer simultanément les particules et absorber les polluants gazeux, même dans des conditions de fonctionnement complexes telles que des poussières très visqueuses, des brouillards huileux, des colmatages et un volume d'air élevé. C'est un choix très efficace pour le prétraitement des gaz résiduaires ou la purification en profondeur dans des industries telles que la pulvérisation, le génie chimique et la métallurgie.
