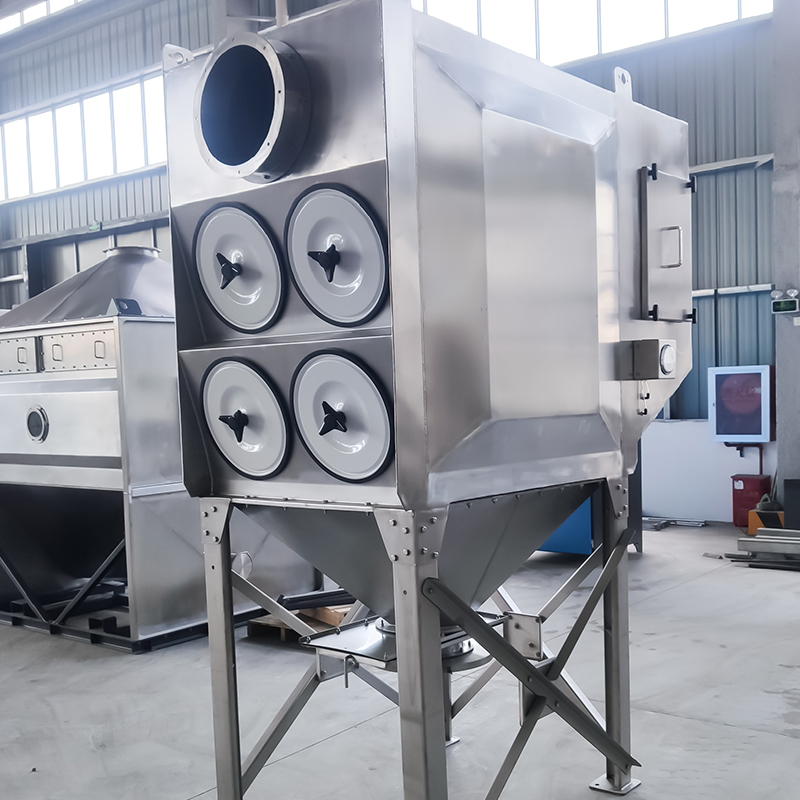

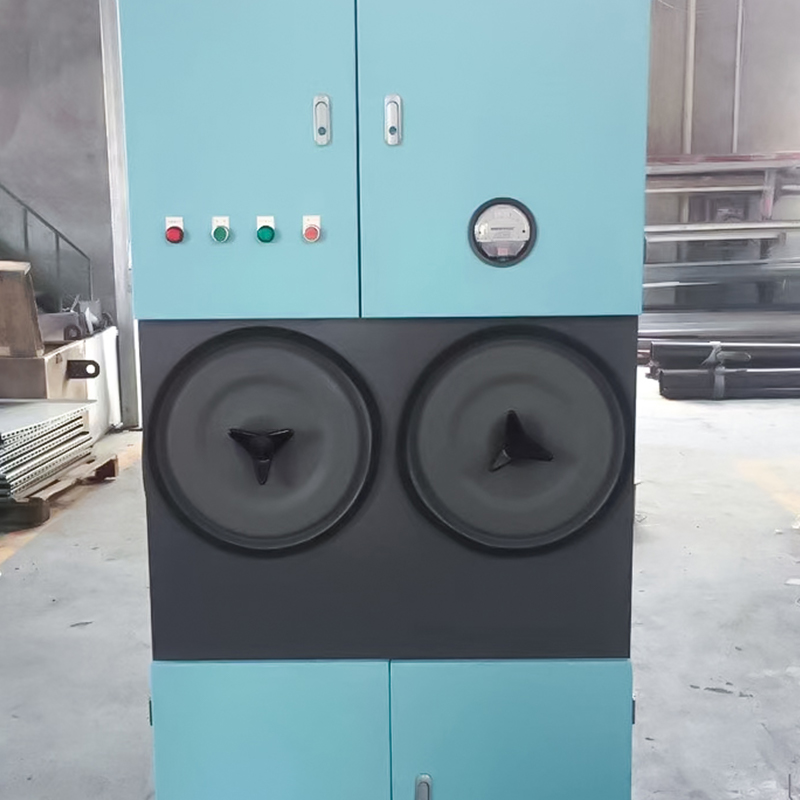

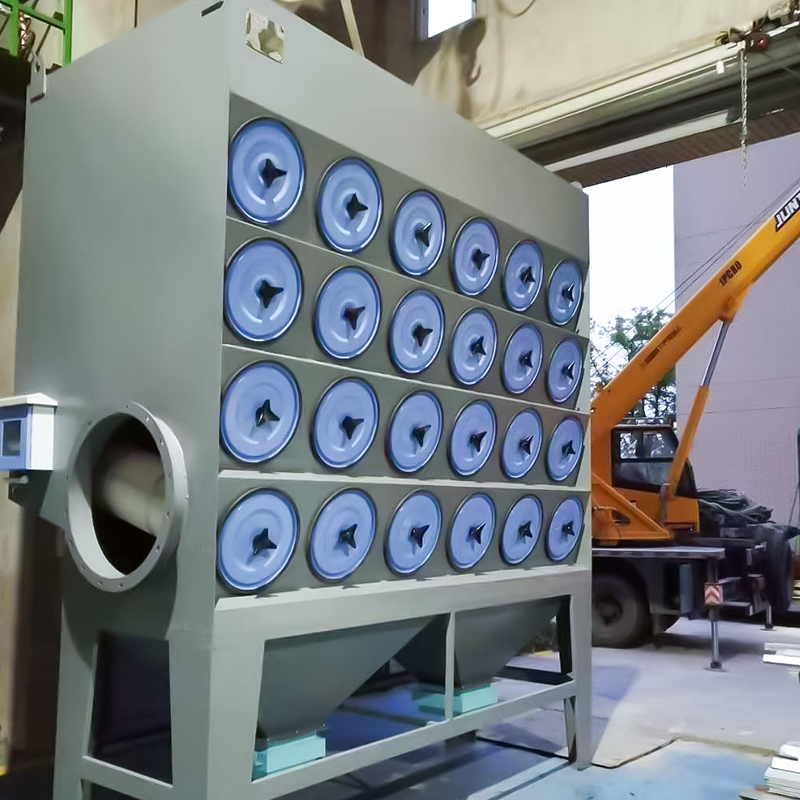

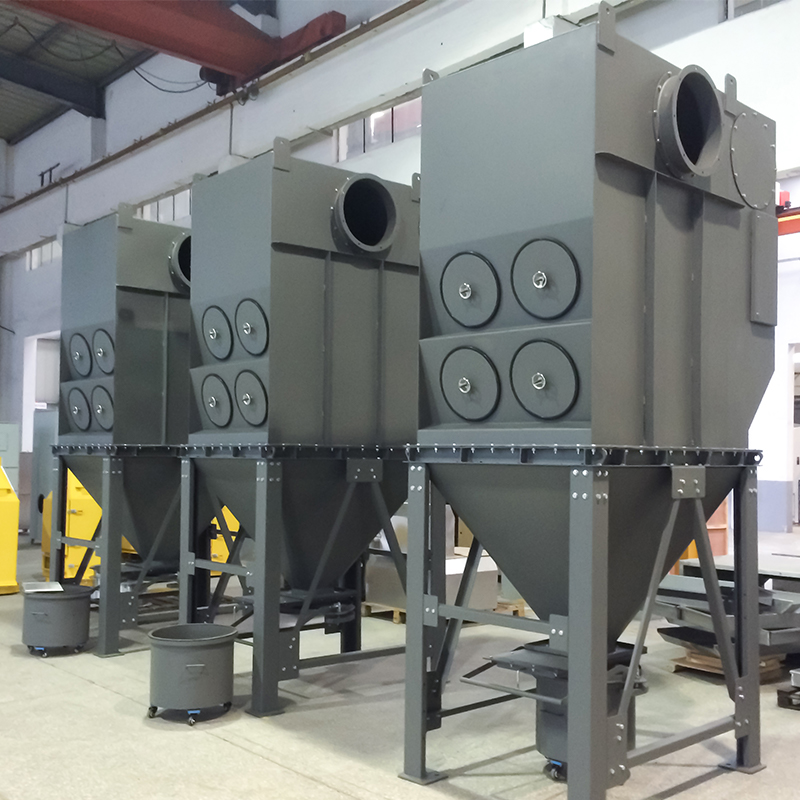

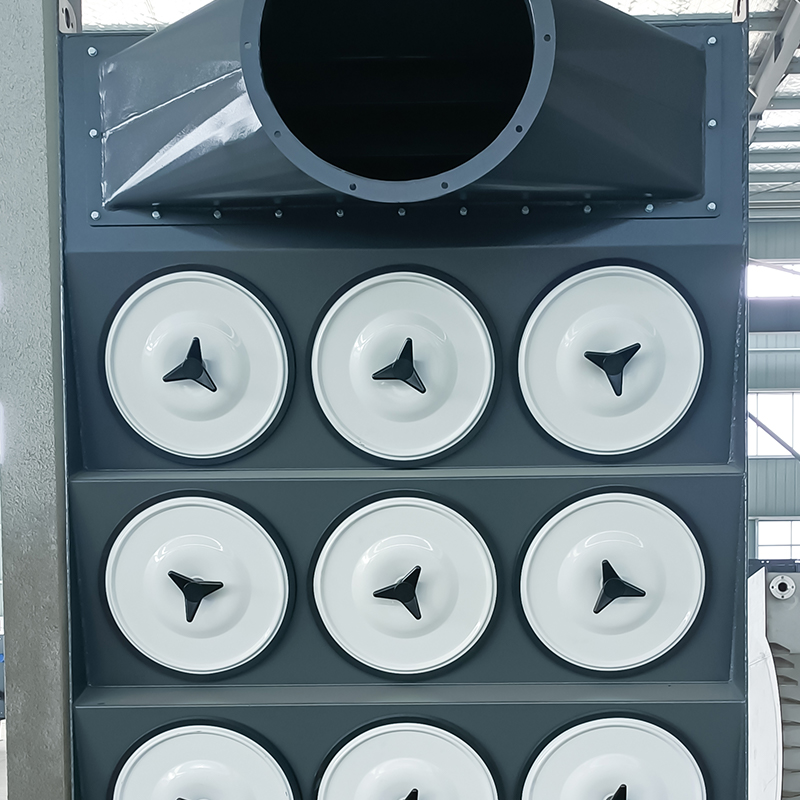

Dépoussiéreur à cartouche

Spécifications du dépoussiéreur à cartouche autonome

Formules de calcul pour les technologies clés des dépoussiéreurs à cartouche

1. Vitesse de filtration (v)

La vitesse de filtration est le volume de gaz traversant la zone de filtration efficace d'une cartouche filtrante par unité de temps et constitue un paramètre de conception essentiel :
v = \frac{Q}{60 \times A}

- v : Vitesse de filtration (m/min), généralement sélectionnée en fonction des propriétés de la poussière (par exemple, 1,0 à 2,0 m/min pour une poussière sèche et non collante, 0,5 à 1,0 m/min pour une poussière collante) ;
- Q : Volume d'air de traitement (m³/h) ;
- A : Surface totale de filtration efficace (m²).

2. Surface de filtration efficace totale (A)

A = n \fois A_1

- n : Nombre de cartouches filtrantes ;
- A_1 : Surface de filtration effective d'une seule cartouche filtrante (m²), calculée à partir des dimensions de la cartouche : A_1 = \pi \times D \times L (D est le diamètre de la cartouche, m ; L est la longueur de la cartouche, m).

3. Nombre de cartouches filtrantes (n)

Dérivé du volume d’air et de la vitesse de filtration :
n = \frac{Q}{60 \times v \times A_1}

4. Résistance de l'équipement (ΔP)

La résistance totale d'un dépoussiéreur à cartouche est composée de la résistance du média filtrant lui-même et de la résistance de la couche de poussière. La formule empirique (estimée) est :
\Delta P = \Delta P_0 \Delta P_d

- \Delta P_0 : Résistance de la cartouche filtrante propre (Pa), généralement 100-200 Pa ;
- \Delta P_d : Résistance de la couche de poussière (Pa), qui est liée à l'épaisseur de la couche de poussière et à la vitesse de filtration. Pendant le fonctionnement, la résistance totale est généralement contrôlée entre 1 000 et 1 500 Pa.

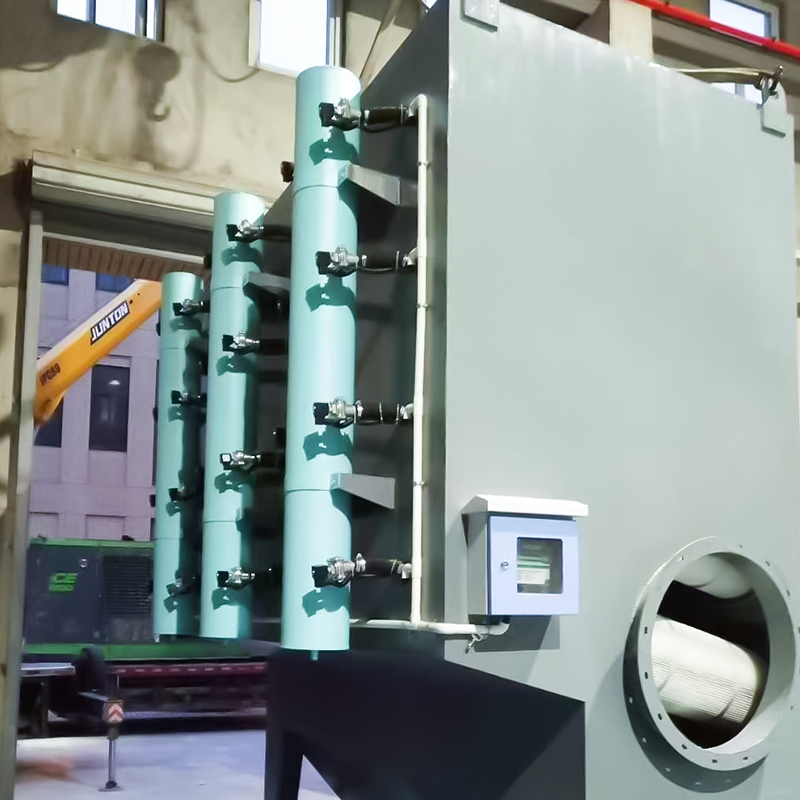

5. Paramètres d'injection d'impulsions (pour les modèles de nettoyage par impulsions)

- Pression d'injection : généralement 0,4 à 0,6 MPa (air comprimé) ;
- Temps d'injection : 0,1-0,2 secondes par cartouche filtrante ;
- Cycle d'injection : en fonction du réglage de la résistance, généralement 30 à 120 secondes (réglable automatiquement via un contrôleur de pression différentielle).

La formule ci-dessus doit être ajustée en fonction des conditions de fonctionnement réelles (telles que la concentration de poussière, la taille des particules et la température) pour garantir un fonctionnement efficace et stable de l'équipement.
