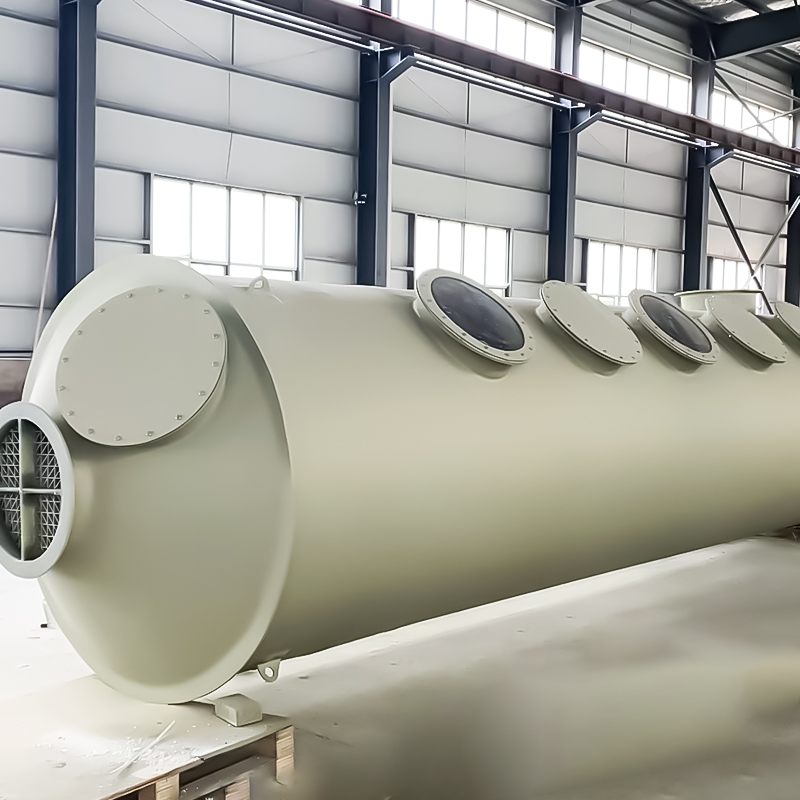

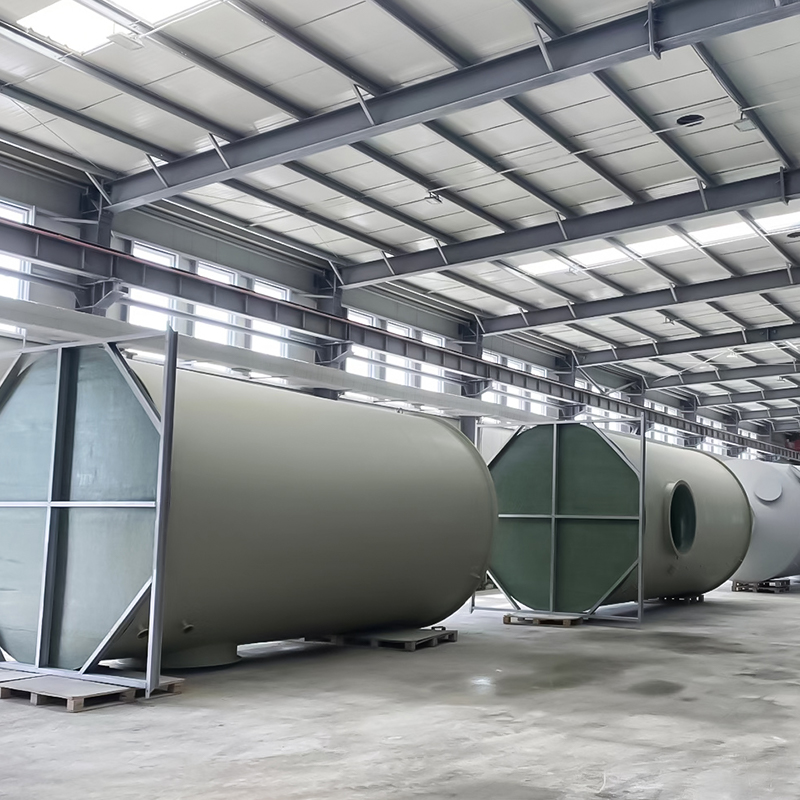

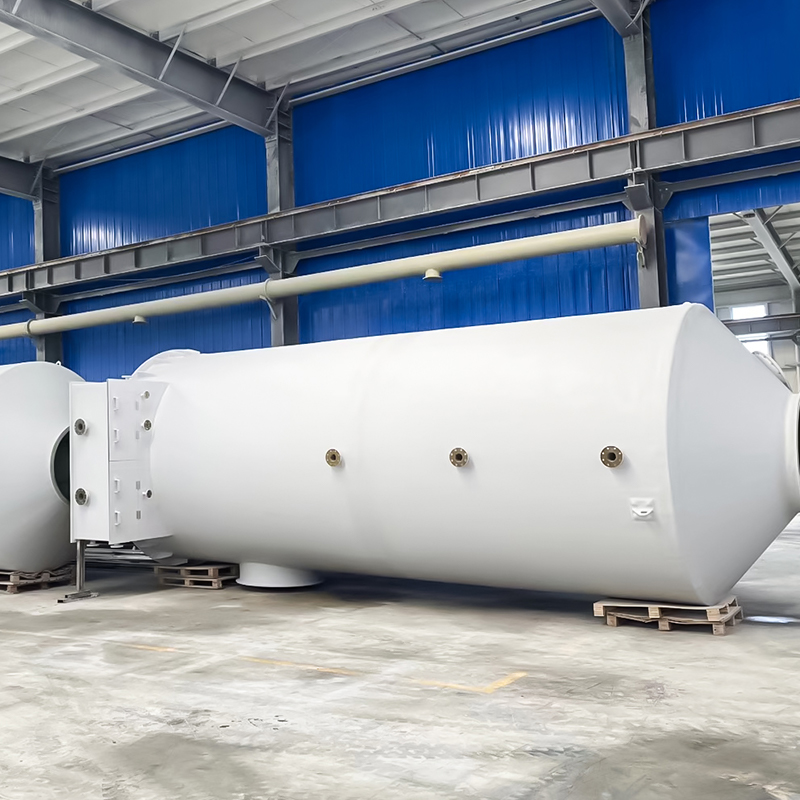

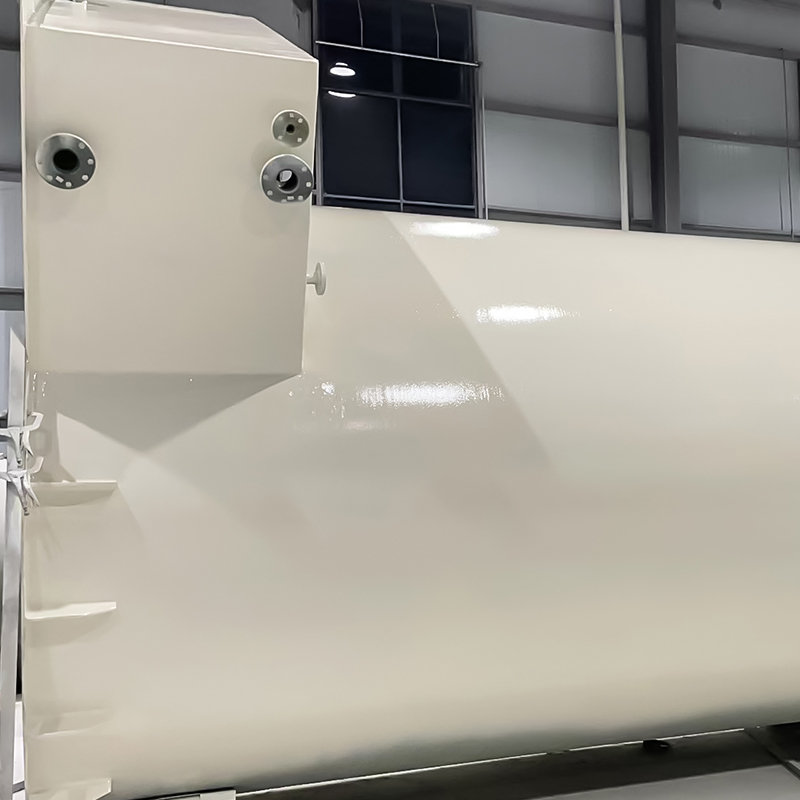

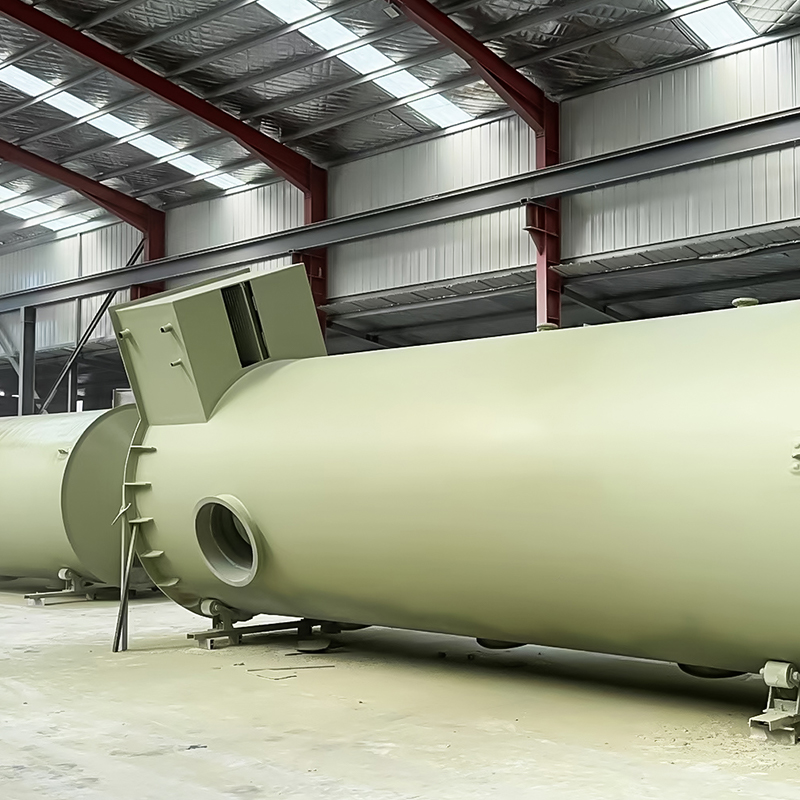

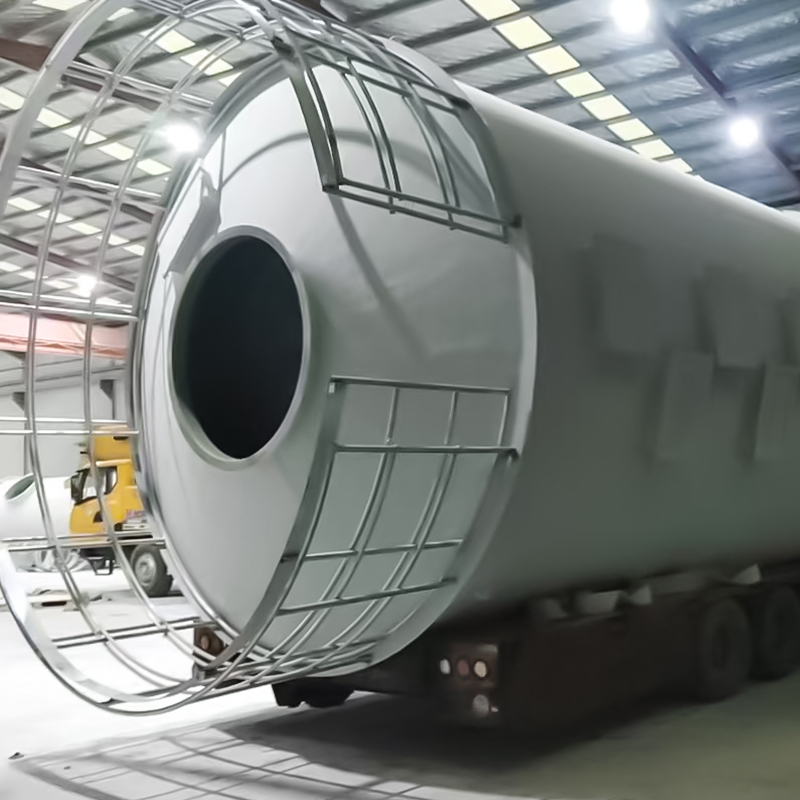

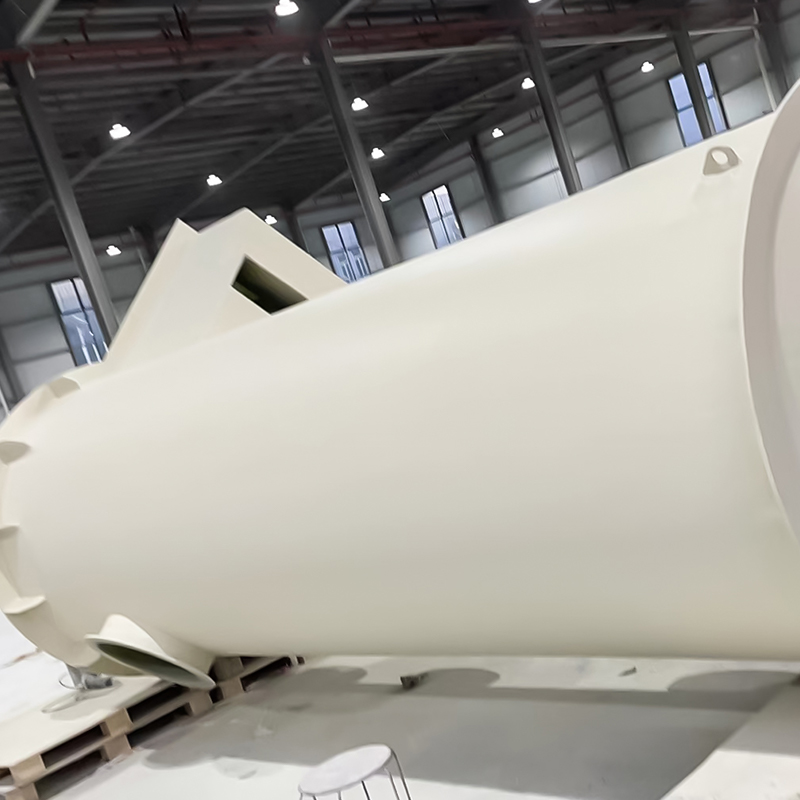

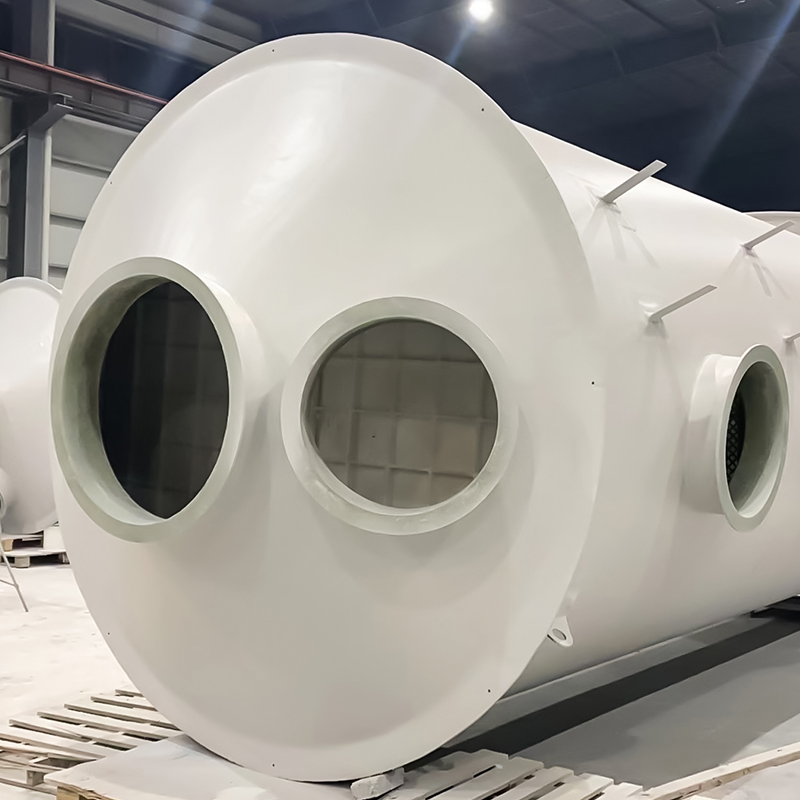

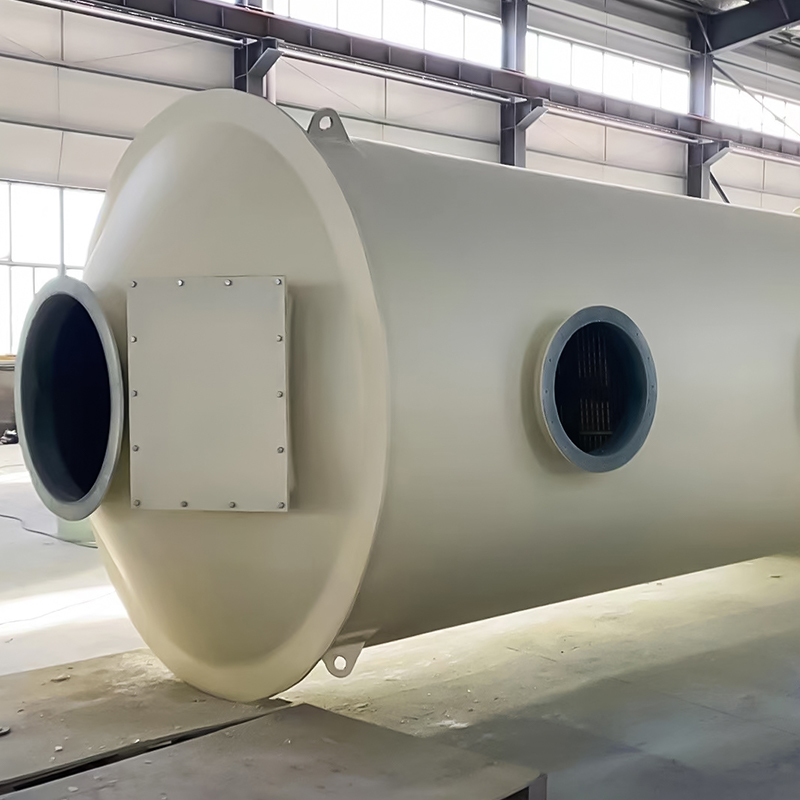

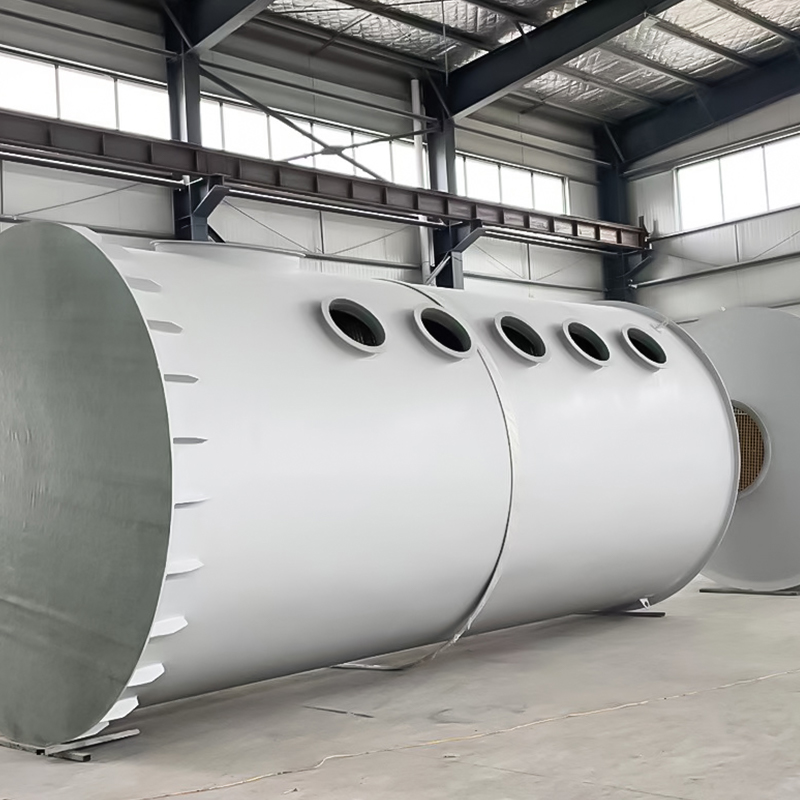

La tour de pulvérisation FRP (également connue sous le nom de tour de purification des brouillards acides) est un dispositif de traitement des gaz résiduaires de type humide doté d'une coque en plastique renforcé de fibre de verre (FRP). Il combine résistance à la corrosion, légèreté, haute résistance et faible coût. Sa fonction principale est d'éliminer les polluants acides ou alcalins solubles des gaz résiduaires grâce à une combinaison de contact à contre-courant gaz-liquide, de transfert de masse à travers une charge et d'absorption chimique/physique.
Principe de fonctionnement (processus en quatre étapes)
Mécanisme de description du processus de phase
1. Admission des gaz résiduaires : les gaz résiduaires pollués sont introduits dans la tour par le bas par un ventilateur et distribués uniformément via un distributeur de gaz. Cela évite les déviations de débit et améliore l’efficacité de l’absorption.
2. Transfert de masse à travers le remplissage : les gaz résiduaires s'écoulent vers le haut à travers la couche de remplissage FRP (anneaux Pall/anneaux Raschig), où ils entrent en contact à contre-courant avec le liquide d'absorption (solution alcaline, acide ou eau) pulvérisé de haut en bas. Augmente la zone de contact gaz-liquide et prolonge le temps de séjour.
3. Réaction d'absorption : les polluants tels que HCl, HF, NH₃, H₂S, SO₂ et le brouillard d'acide chromique présents dans les gaz d'échappement sont dissous ou neutralisés par le liquide de lavage, produisant des sels inoffensifs. Réaction chimique : Par exemple, HCl NaOH → NaCl H₂O.
4. Désembuage et émission : Le gaz purifié passe à travers des déflecteurs FRP ou des dévésiculeurs en treillis métallique pour éliminer les gouttelettes avant d'être déchargé selon les normes standard par le ventilateur aérien. Prévenir la pollution secondaire « fumée blanche »
Environnements gazeux applicables (scénarios typiques)
Caractéristiques des gaz de traitement de l’industrie
Produits chimiques/pharmaceutiques : HCl, HF, H₂S, NH₃, SO₂, HCN, etc. Concentrations élevées, forte corrosion, températures élevées (≤80°C)
Galvanoplastie/Décapage : Brouillard d’acide chromique, brouillard d’acide nitrique, cyanure d’hydrogène. Contient des ions de métaux lourds, de fortes propriétés oxydantes
Incinération des déchets/usines de traitement des eaux usées : mauvaise odeur (NH₃, H₂S), mercaptan organique, composition complexe, émissions intermittentes
Électronique/Semi-conducteurs : Silane, phosphine, NOₓ, poussières contenant du fluor et du silicium
Laboratoire/Impression : Formaldéhyde, phénols, COV, grandes fluctuations de concentration, faible volume d'air
Avantages du matériau FRP
- Forte résistance à la corrosion : résiste à une immersion à long terme dans 30 % d’acide chlorhydrique, 50 % d’acide sulfurique, d’acide fluorhydrique et des solutions alcalines.
- Léger et haute résistance : pesant seulement 1/4 du poids de l'acier, tout en possédant une résistance proche de celle de l'acier, il est facile à installer et à transporter.
- Excellente isolation : convient aux emplacements dotés d'équipements électriques, empêchant l'accumulation d'électricité statique.
- Plage de température : -30°C à 80°C (les résines spéciales peuvent atteindre 120°C).
Précautions
- Pour les gaz d'échappement contenant de l'acide fluorhydrique, utiliser de la résine vinylester FRP pour éviter la corrosion de la fibre de verre.
- Pour les gaz d'échappement à haute température (>80°C), un prérefroidisseur est nécessaire pour éviter la dégradation du FRP.
- Entretien régulier : vérifiez le blocage des buses, l'encrassement de l'emballage et l'accumulation de poussière de désembuage tous les 3 à 6 mois.
La tour de pulvérisation FRP utilise une combinaison d'absorption chimique de transfert de masse d'emballage de pulvérisation à contre-courant pour traiter efficacement le brouillard acide, le brouillard alcalin, les odeurs et certains COV. Dans des conditions de travail corrosives telles que l'industrie chimique, la galvanoplastie, les usines de traitement des eaux usées et les laboratoires, il combine une efficacité de purification élevée (90 à 98 %) avec des avantages en matière de faible coût. C'est l'équipement préféré pour le traitement de petits et moyens volumes d'air et de concentrations moyennes à élevées de gaz résiduaires acides et alcalins.
Sélection d'épurateur chimique
Tableau des spécifications techniques des épurateurs par pulvérisation emballés
Pour des raisons de commodité et de sécurité de transport, les épurateurs par pulvérisation emballés en PP sont classés en deux types :
Type 1 : Épurateur par pulvérisation emballé dans un réservoir intégré (diamètre de la tour : Φ1 000 mm – Φ 2 200 mm)
Type 2 : Épurateur par pulvérisation à réservoir d'eau de type divisé (diamètre de la tour : Φ2 500 mm – Φ3 500 mm)
Modèles correspondants à la capacité de débit d’air pour les tours remplies :
| Modèle | Capacité de débit d'air (m³/h) | Dimensions de l'équipement | Puissance de la pompe | Épaisseur de l'emballage | Vitesse du vent | Matériel d'équipement |
| LRTL-600 | 0 - 1500m³/heure | Φ600×3000 | 0,75 kW | 500*2 | 1,48 m/s | PP/304/Q235/FRP |
| LRTL-800 | 1501 - 2500m³/heure | Φ800×3000 | 0,75 kW | 500*2 | 1,39 m/s | PP/304/Q235/FRP |
| LRTL-1000 | 2501 - 4000m³/heure | Φ1000×5000 | 1,5 kW | 500*2 | 1,42 m/s | PP/304/Q235/FRP |
| LRTL-1200 | 4001 - 6000m³/heure | Φ1200×5000 | 2,2 kW | 500*2 | 1,48 m/s | PP/304/Q235/FRP |
| LRTL-1500 | 6001 - 9500m³/heure | Φ1500×5000 | 3,75 kW | 500*2 | 1,5 m/s | PP/304/Q235/FRP |
| LRTL-1800 | 9501 - 14000m³/h | Φ1800×5000 | 5,5 kW | 500*2 | 1,53 m/s | PP/304/Q235/FRP |
| LRTL-2000 | 14001 - 17000m³/heure | Φ2000×6000 | 5,5 kW | 500*2 | 1,5 m/s | PP/304/Q235/FRP |
| LRTL-2200 | 17001 - 20000m³/h | Φ2200 × 6000 | 7,5 kW | 500*2 | 1,46 m/s | PP/304/Q235/FRP |
| LRTL-2500 | 20001 - 27000m³/h | Φ2500×6000 | 7,5 kW | 500*2 | 1,53 m/s | PP/304/Q235/FRP |
| LRTL-2800 | 27001 - 33000m³/h | Φ2800×6000 | 15kw | 500*2 | 1,49 m/s | PP/304/Q235/FRP |
| LRTL-3000 | 33001 - 38000m³/h | Φ3000×6800 | 15kw | 500*2 | 1,49 m/s | PP/304/Q235/FRP |
| LRTL-3200 | 38001 - 44000m³/h | Φ3200×6800 | 15kw | 500*2 | 1,52 m/s | PP/304/Q235/FRP |
| LRTL-3500 | 44001 - 55000m³/h | Φ3500×6800 | 15kw | 500*2 | 1,5 m/s | PP/304/Q235/FRP |
Remarque : des conceptions personnalisées peuvent être fournies sur demande du client.
Diagramme de sélection :
 |
