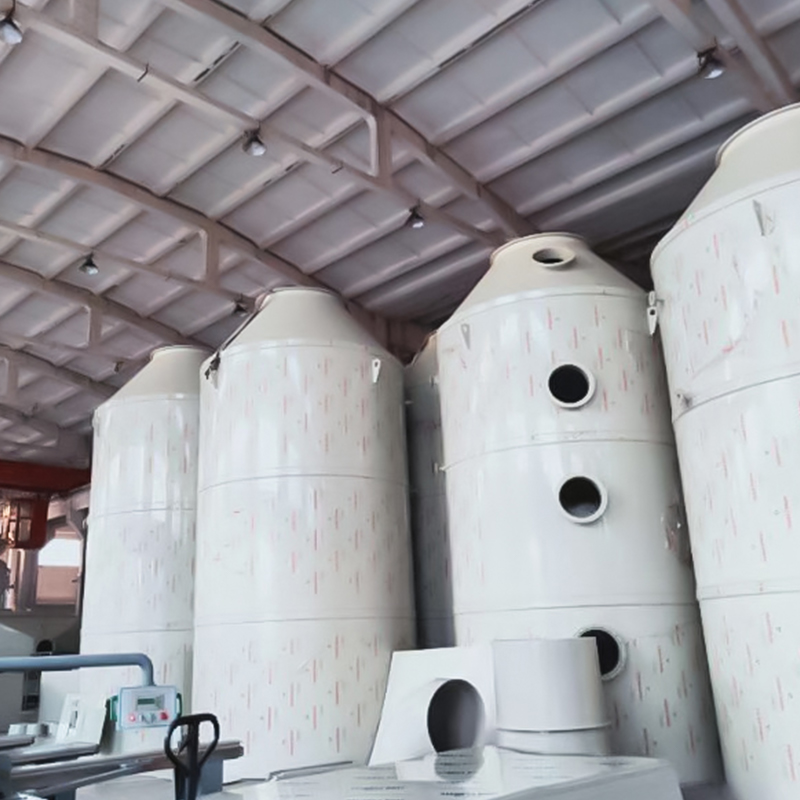

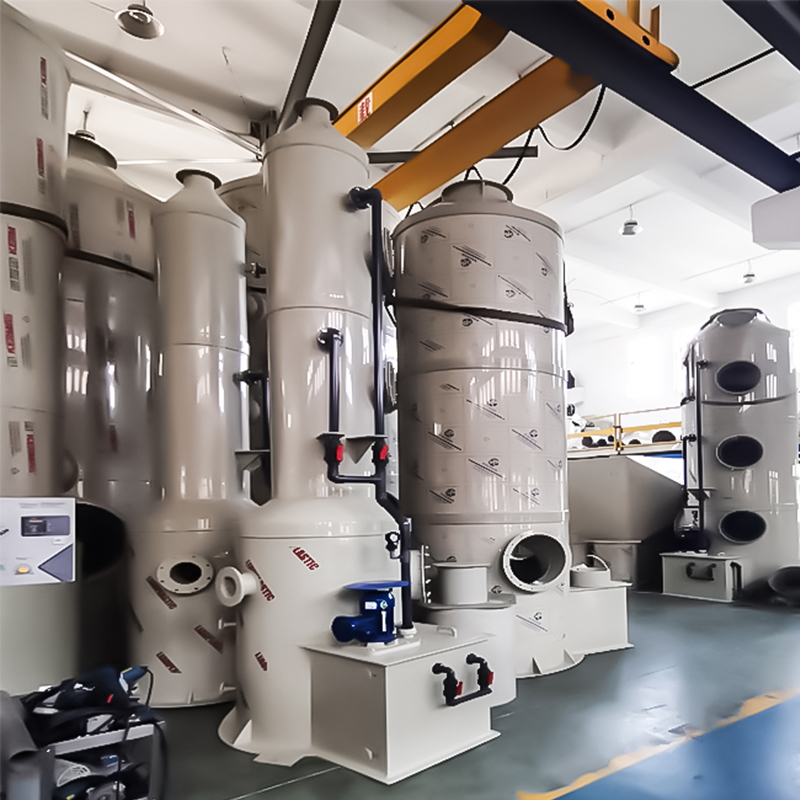

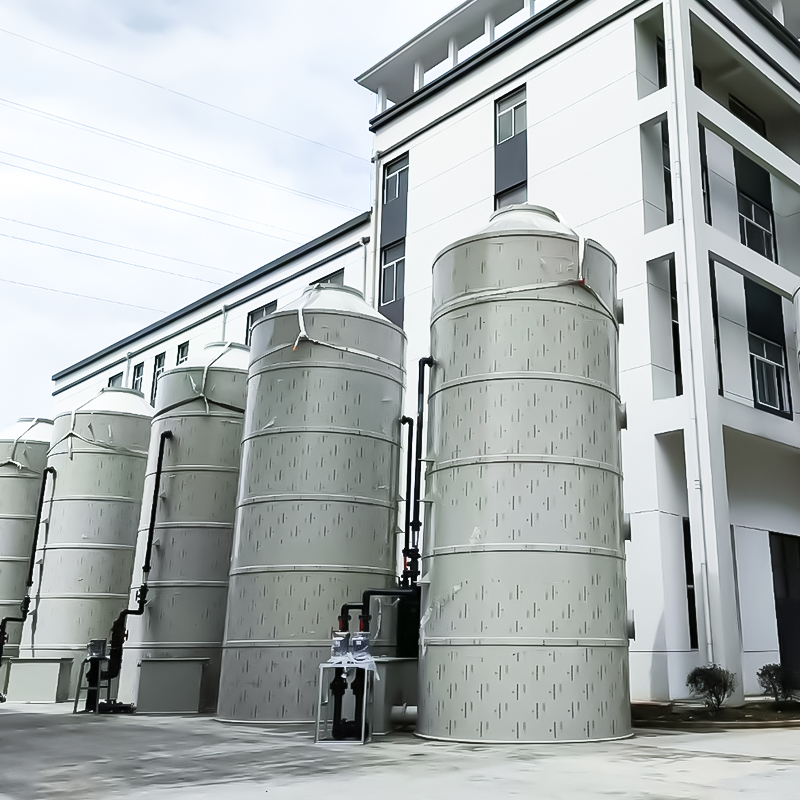

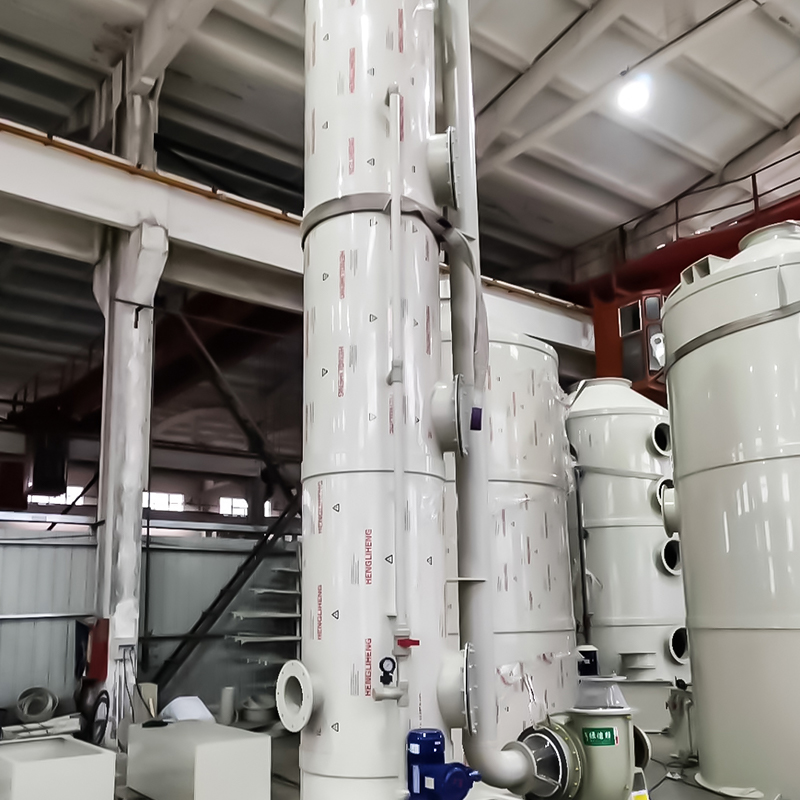

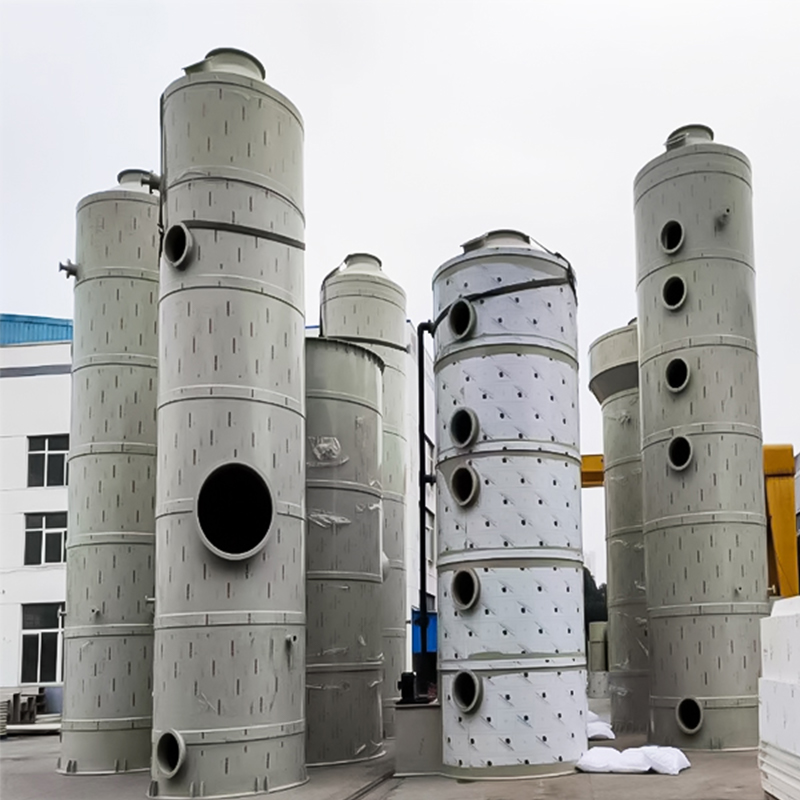

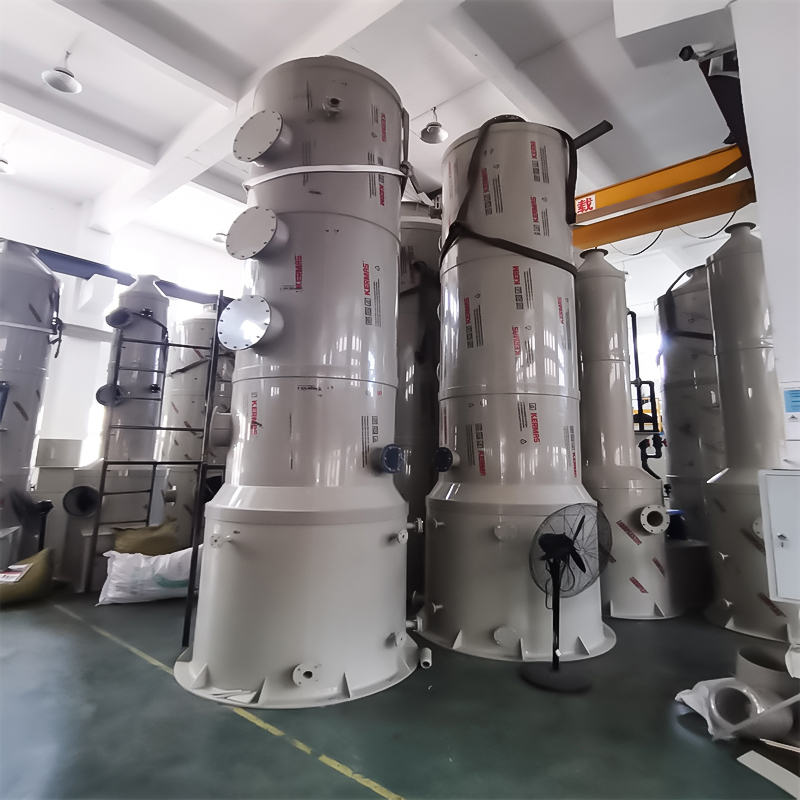

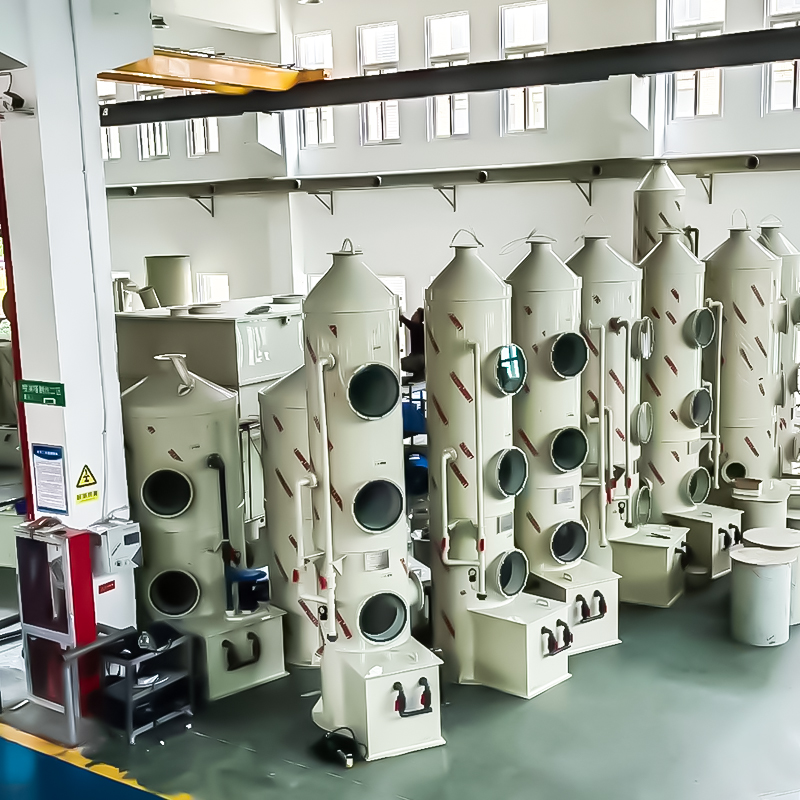

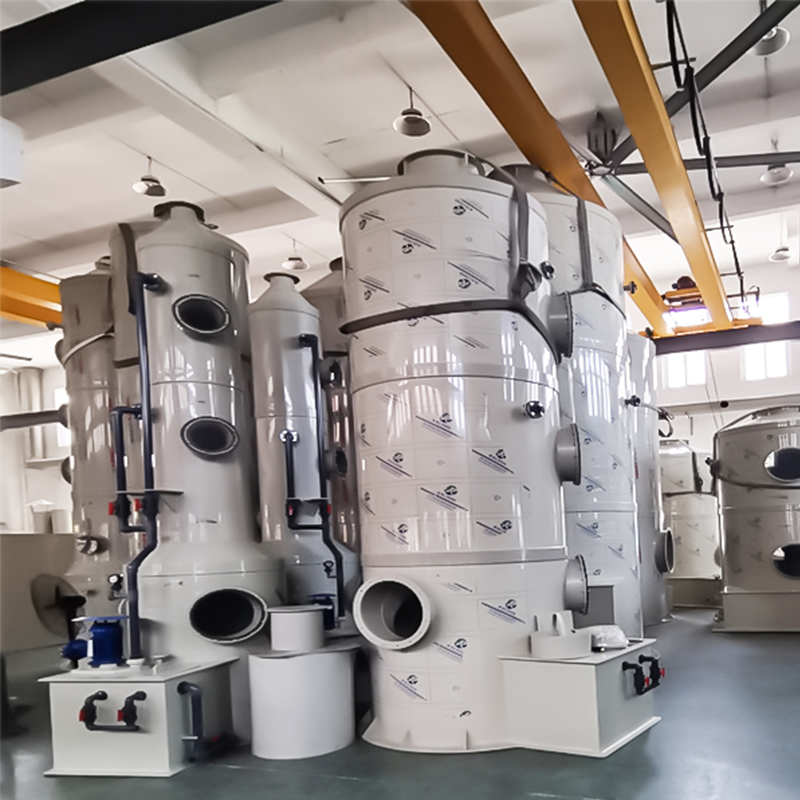

Tour de lavage en PP

Un épurateur PP (également connu sous le nom d'épurateur d'eau PP) est un dispositif de purification des gaz d'échappement principalement composé de polypropylène (PP). Il est principalement utilisé pour traiter les poussières, les gaz acides et alcalins ainsi que les gaz résiduaires organiques dans les gaz résiduaires industriels. Son principe de fonctionnement et sa structure sont les suivants :

I. Principe de fonctionnement
L'épurateur PP fonctionne sur le principe de l'absorption par contact gaz-liquide, purifiant les gaz résiduaires par une réaction physique ou chimique entre un liquide (absorbant) et les polluants présents dans les gaz résiduaires. Le processus spécifique est le suivant :

1. Admission des gaz d'échappement : les gaz d'échappement chargés de polluants pénètrent dans la tour par l'entrée d'air inférieure, entraînée par un ventilateur, et s'écoulent vers le haut le long des canaux internes de la tour.

2. Pulvérisation d'absorbant : Le système de pulvérisation au sommet de la tour (composé d'une pompe à eau, de canalisations et de buses) met sous pression l'absorbant (sélectionné en fonction des propriétés du polluant, comme de l'eau propre, une solution alcaline ou une solution acide). L'absorbant sous pression est ensuite atomisé en fines gouttelettes à travers les buses et pulvérisé uniformément vers le bas, formant un « rideau de liquide ». 3. Réaction de contact gaz-liquide : les gaz d'échappement montants entrent entièrement en contact avec les gouttelettes atomisées descendantes, ce qui entraîne une purification.
- Réaction physique : Les particules de poussière sont adsorbées par les gouttelettes et se déposent avec le liquide ; les gaz solubles dans l’eau (comme l’ammoniac) sont directement absorbés.
- Réaction chimique : Les gaz acides et alcalins sont neutralisés par leurs absorbants correspondants (tels que le dioxyde de soufre réagissant avec une solution d'hydroxyde de sodium pour former du sel).
4. Séparation gaz-liquide : Le gaz purifié monte jusqu'au sommet de la tour, où il passe à travers un dévésiculeur (tel qu'un déflecteur ou un grillage) pour éliminer les gouttelettes entraînées, empêchant ainsi la contamination secondaire. Il est finalement évacué par la sortie de manière standard.
5. Traitement des déchets liquides : Les déchets liquides qui ont absorbé les polluants sont collectés dans un puisard au bas de la tour et peuvent être recyclés (avec l'ajout d'un absorbant) ou évacués après traitement.

II. Description structurelle
L'épurateur PP est principalement construit en PP (résistant aux acides et aux alcalis, léger) et se compose des composants suivants :

1. Corps de tour : Conteneur cylindrique ou carré scellé, servant d'espace central pour la réaction entre les gaz d'échappement et l'absorbant. Il est généralement équipé d'une couche de remplissage (telle que des anneaux Pall, des billes creuses ou des anneaux Raschig) pour augmenter la surface de contact gaz-liquide.

2. Entrée et sortie d'air : L'entrée d'air est située au bas du corps de la tour et se connecte au pipeline de distribution des gaz d'échappement ; la sortie d'air est située au sommet de la tour et se connecte au tuyau d'échappement.

3. Système de pulvérisation : Cela comprend une pompe à eau de circulation, une tuyauterie de pulvérisation et des buses d'atomisation (telles que des buses en spirale et des buses en éventail) chargées de répartir uniformément l'absorbant.

4. Couche d'emballage : située au milieu du corps de la tour, cette couche est constituée de charges inertes qui prolongent le temps de contact gaz-liquide et améliorent l'efficacité de la purification.

5. Antibuée : Installé au sommet de la tour, avant la sortie d'air, il sépare les gouttelettes de liquide du gaz pour éviter les pertes et la contamination de l'environnement. 6. Réservoir de collecte de liquide : situé au bas de la tour, il collecte les déchets liquides après pulvérisation et est généralement équipé d'une jauge de niveau et d'une sortie de vidange.
7. Tuyau de circulation et vanne : relie le réservoir de collecte de liquide au système de pulvérisation, permettant le recyclage de l'absorbant. Certains systèmes disposent également d'un port d'ajout de réactif.

L'épurateur PP a une structure simple et est facile à utiliser, ce qui le rend adapté au traitement des gaz résiduaires à faible et moyenne concentration dans des industries telles que le traitement chimique, la galvanoplastie, l'impression et la teinture, ainsi que le revêtement.
